Механические торцовые уплотнения

торцевые DO, DF

Механические торцовые уплотнения (Mechanical Face Seals) — это высоконадежные элементы герметизации вращающихся узлов, предназначенные для эксплуатации в условиях сильной запылённости, воздействия влаги, грязи и абразивов. Их также называют lifetime seals или heavy-duty seals, подчёркивая долговечность и способность работать весь срок службы машины.

Если вам нужна консультация для подбора размера и материала кольца обратитесь к нашим специалистам:

Наша компания готова предоставить Экспресс доставку торцевых уплотнений, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.

Частные вопросы

Как проверять допуски профиля кольца по DIN 3869?

Допуски задаются таблицами DIN 3869 и ISO. Для контроля используют калибры и микрометры не ниже класса точности 2. Измеряют внутренний диаметр, высоту и профиль, сверяют с нормативными значениями — так обеспечивают плотное прилегание и герметичность согласно стандарту.

Какие параметры важны при выборе кольца для системы высокого давления?

Учитывают максимальное давление, жёсткость и химстойкость материала, профиль и поперечное сечение. Толщина уплотнителя должна равномерно распределять нагрузку, а материал — сохранять форму при деформациях, чтобы исключить протечки и разрывы под действием высоких нагрузок.

Как оценить ресурс профильного кольца в агрессивной среде?

Смотрят данные химстойкости компаунда, проводят стендовые испытания на износ и набухание при заданных температуре и давлении. Рекомендуется сверяться с рекомендациями производителя и проводить регулярные визуальные и функциональные инспекции для своевременной замены до разрушения материала.

Как подобрать профиль и материал уплотнительного кольца под конкретные условия?

Выбор зависит от давления, температуры и химической среды. Для высоких температур и агрессивных веществ ­выбирают FKM/Viton или PTFE; для воды и пара — EPDM; для масел — NBR. Профиль подбирают по чертежам и нормам DIN 3869, ориентируясь на требуемую глубину посадки и степень сжатия кольца.

Какие нюансы монтажа профильных колец обеспечивают герметичность?

Перед установкой очищают и проверяют поверхность на повреждения. Кольцо аккуратно садят без перекосов, контролируют равномерное сжатие по всему периметру и при необходимости используют совместимую смазку. Специальные монтажные инструменты и соблюдение рекомендаций производителя предупреждают порчу кромок и обеспечивают надёжное уплотнение.

Конструкция и принцип работы

Уплотнение состоит из двух металлических колец, каждая пара которых имеет прецизионно притёртую контактную поверхность. Эти кольца установлены в отдельные посадочные места и прижимаются друг к другу эластомерными элементами. Эластомер выполняет три ключевые функции:
— создаёт осевое давление на контактные поверхности;
— компенсирует вибрации и несоосности;
— обеспечивает передачу вращающего момента.
Между поверхностями образуется смазочная плёнка, снижающая трение и предотвращающая перегрев.

Материалы уплотнения

Металлические кольца производятся из сплавов 100Cr6, хромсодержащей или никелевой стали. Их твёрдость достигает 60–66 HRC, что обеспечивает исключительную устойчивость к абразивному износу. Эластомерные уплотнители выпускаются из NBR, HNBR, FKM или VMQ, что позволяет использовать уплотнение при температурах от –50 °C до +200 °C.

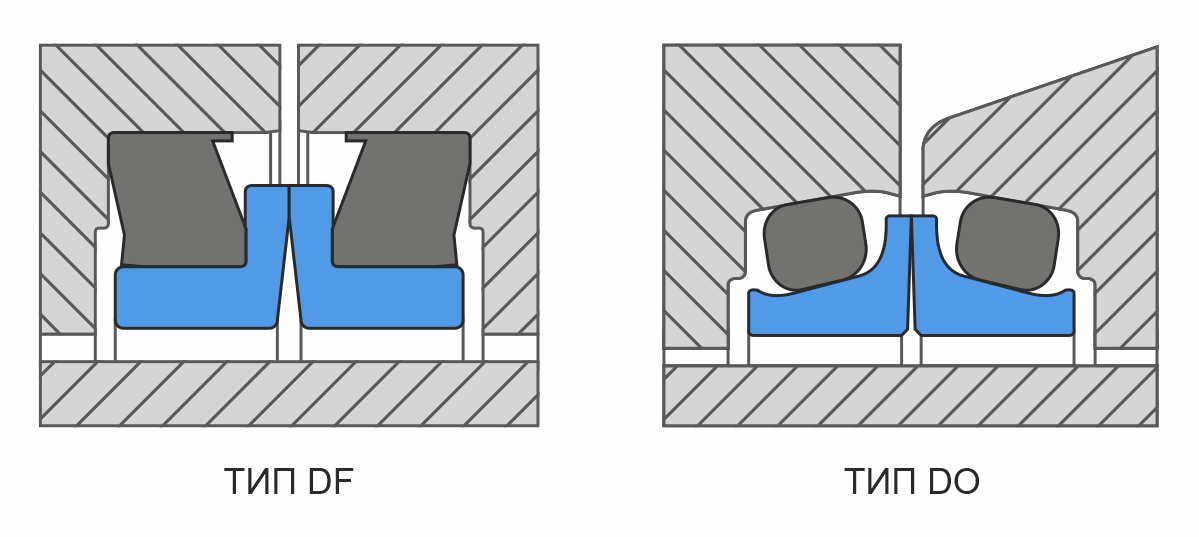

Типы DO и DF: конструктивные отличия

Механические торцовые уплотнения выпускаются в двух вариантах:

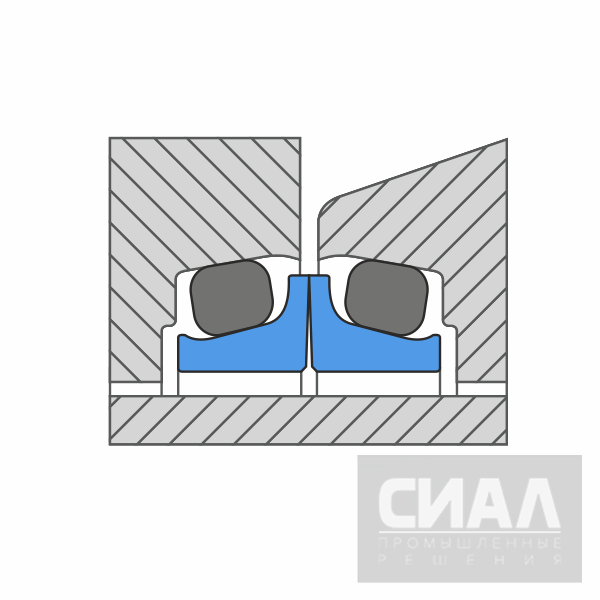

Тип DO — классическое исполнение с O-Ring круглого сечения.
Тип DF — эластомер ромбовидной формы (Diamond Seal).
Функции одинаковы, но DO проще в установке и встречается чаще, а DF обеспечивает более стабильную посадку и меньшую вероятность смещения в корпусе.

Основные преимущества Mechanical Face Seals

  • максимальная защита от воды, грязи и абразивов;
  • отсутствие контакта со стержнем;
  • компенсация вибраций;
  • низкие требования к обслуживанию;
  • длительный срок службы — сопоставим со сроком службы узла.

Области применения

Уплотнения используются в:
— карьерной технике;
— сельскохозяйственных машинах;
— редукторах, осях и ходовых системах;
— транспортёрах, мешалках, буровых установках.

Mechanical Face Seals идеально подходят для узлов, где требуется высокая герметичность и стойкость к внешним загрязнениям.
