Манжеты шевронные
Описание, документы и материалы развернуть подробную информацию

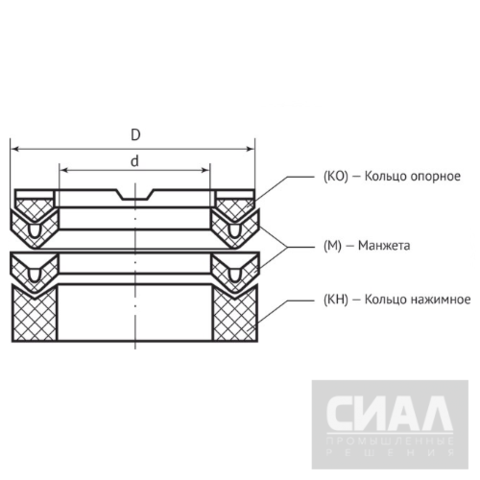

Шевронные манжеты применяют в гидравлических цилиндрах, прессах и тяжелом промышленном оборудовании для уплотнения штоков и поршней. В каталоге можно подобрать отдельную манжету или комплект шевронного уплотнения с нажимным и опорным кольцом.
Ниже представлена таблица размеров манжет шевронных по ГОСТ 22704-77. Расшифровка маркировки «Манжета шевронная 65х80»:
- 65 – внутренний диаметр манжеты (мм)
- 80 – наружный диаметр манжеты (мм)
Кроме представленных размеров наша компания может изготовить манжеты шевронные на заказ по индивидуальному чертежу.
Консультация и подбор
Если вам нужна консультация для подбора размера, материала, комплектации манжет шевронных, обратитесь к нашим специалистам:
- по телефону +7 (495) 846-98-99
- или по e-mail info@seal-is.com
Наша компания готова предоставить Экспресс доставку шевронных уплотнений, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.
Частные вопросы
Как определяют износостойкость шевронных манжет при вибрациях?
Износостойкость оценивают по циклам сжатия (до 10 000 циклов) и устойчивости к микровибрациям в испытаниях. Материал, профиль и толщина кромок диктуют ресурс — шевроны из PU и FKM чаще всего проходят такие тесты без потери герметичности.
Как выбрать шевронную манжету под конкретное давление?
Для давлений выше 50 МПа берите усиленный профиль с увеличенной высотой и жёсткими кромками. При средних и низких нагрузках достаточно стандартных шевронов из PU или FKM, которые обеспечивают надёжное уплотнение без дополнительного армирования.
Какие параметры важны при выборе стопорных и нажимных колец?
Основные: внутренний диаметр посадки, ширина и форма профиля (конический или прямой), а также материал и твёрдость. Они определяют надёжность фиксации и устойчивость к осевым нагрузкам без проворота и износа.
Как правильно монтировать шевронные манжеты?
Поверхности должны быть чистыми и без заусенцев. Установка без перекосов и чрезмерного усилия, с соблюдением рекомендованного натяжения профиля. Это исключает порчу кромок и обеспечивает равномерное уплотнение по всему периметру.
По каким признакам следует менять манжету?
Сигналы замены — видимые трещины, потеря эластичности кромок, подтёки в зоне уплотнения или снижение давления. Регулярные осмотры и мониторинг параметров (температуры, давления) помогут вовремя обнаружить износ и избежать аварийных ситуаций.

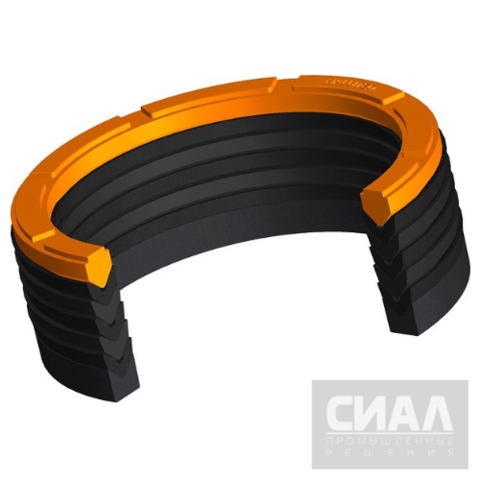

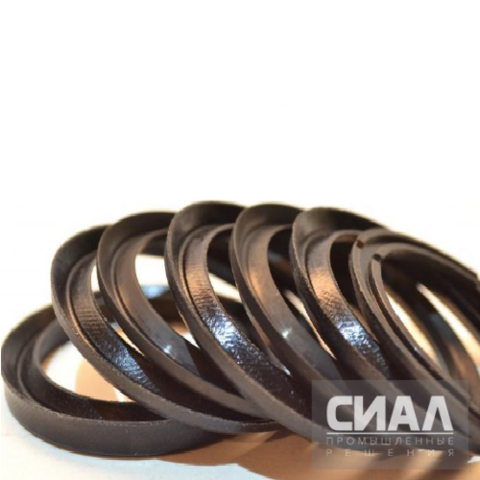

Для подбора шевронного уплотнения учитывают внутренний и наружный диаметр, высоту комплекта, давление, рабочую среду, материал и конструкцию посадочного места. Резинотканевые манжеты подходят для тяжелых условий и высоких нагрузок, полиуретановые - для узлов, где важна износостойкость и стабильная работа в гидравлике.
Если требуется нестандартный размер или замена старого комплекта, передайте чертеж, образец, маркировку или размеры узла. По этим данным можно проверить поставку по ГОСТ 22704-77, зарубежному каталогу или индивидуальному исполнению.
