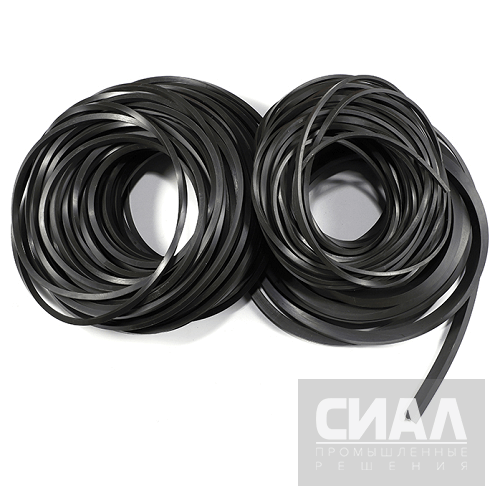

Прямоугольные уплотнительные шнуры из резины NBR
К таблице размеров
Шнуры из резины (NBR) прямоугольного )квадратного) сечения обладают маслобензостойкостью, функционируют в диапазоне температур от -30 °C до +100 °C, предназначены для уплотнения неподвижных разъемных соединений с давлением рабочей среды до 1,0 МПа. Используются для защиты полостей от пыли и грязи. Шнуры из резины (NBR) обладают высокой твердостью и для резиновых эластомеров относительно высокой устойчивостью к истиранию. При высоких температурах ускоряется процесс старения, однако при перекрытии доступа воздуха (например, при работе в масле) к шнуру старение значительно замедляется.
В зависимости от условий эксплуатации изготавливаются резиновые шнуры двух групп:
- для работы резиновых шнуров с давлением рабочей среды до 0,5 МПа;
- для работы резиновых шнуров с давлением рабочей среды до 1,0 МПа.
Ниже представлена таблица размеров прямоугольныех (квадратных) уплотнительных шнуров. Расшифровка маркировки «Шнур уплотнительный прямоугольный (квадратный) 5,3х3,5»:
- 5,3 - высота шнура (мм),
- 3,5 - толщина шнура (мм).
Кроме представленных размеров наша компания может изготовить уплотнительные шнуры прямоугольного сечения на заказ.
Если вам нужна консультация для подбора размера и материала шнура, его длинны, обратитесь к нашим специалистам:
- по телефону +7 (495) 846-98-99
- или по e-mail info@seal-is.com
Наша компания готова предоставить Экспресс доставку шнуров уплотнительных прямоугольного сечения NBR, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.
Таблица размеров квадратных уплотнительных шнуров
Если нужный вам размер, тип или материал отсутствуют на нашем сайте, пожалуйста, свяжитесь с нами. Мы готовы изготовить изделие по вашему индивидуальному запросу или чертежу, обеспечивая высокое качество и точность исполнения. Подробнее по ссылке.
Частные вопросы
Как сечение уплотнительного шнура влияет на его жёсткость при сжатии и растяжении?
Площадь сечения определяет сопротивление деформации: чем больше высота и ширина, тем выше жёсткость и способность противостоять давлению или растяжению. Избыточное сечение может затруднить монтаж и вызвать напряжения при расширении, поэтому важно сбалансировать размеры и прочностные характеристики.
Как учесть температурные деформации шнура при сопряжении с металлом или пластиком?
При проектировании сравнивают коэффициенты теплового расширения шнура и корпуса. В горячих узлах вводят компенсационные зазоры или выбирают компаунды с близкими коэффициентами расширения, чтобы при нагреве или охлаждении уплотнение не «отставало» и не создавалось чрезмерных напряжений.
На что обратить внимание при монтаже прямоугольного шнура?
Поверхности должны быть чистыми и ровными, без заусенцев. Шнур укладывают без скручивания и заусенец не должен выступать за плоскость фланца. При монтаже важно выдержать рекомендуемую степень сжатия и избегать чрезмерного натяжения или повреждения кромок, чтобы сохранить герметичность.
Как вычислить оптимальное сжатие прямоугольного шнура для работы под давлением?
Расчёт основывается на механических характеристиках компаунда: обычно рекомендуют сжимать шнур на 20–30 % от его толщины для надёжного уплотнения без избыточных напряжений. Конкретное значение уточняют по тестам и рекомендациям производителя для заданного давления и температуры.
Какие параметры материала шнура критичны для химстойкости и термостабильности?
Ключевую роль играют полярность и кристалличность полимера (определяют проницаемость), модуль упругости (сопротивление деформации) и наличие химстойких наполнителей. Высокая плотность снижает набухание, а эластичность — сохраняет контакт при вибрации и температурных колебаниях.
