Кольца USIT - фторкаучуковые (FKM, FPM, Viton)

термостойкие (фторкаучук, FKM, FPM, Viton)
Поиск по кольцам USIT



На сайте представлены не все размеры колец USIT, склад постоянно пополняется новыми позициями.

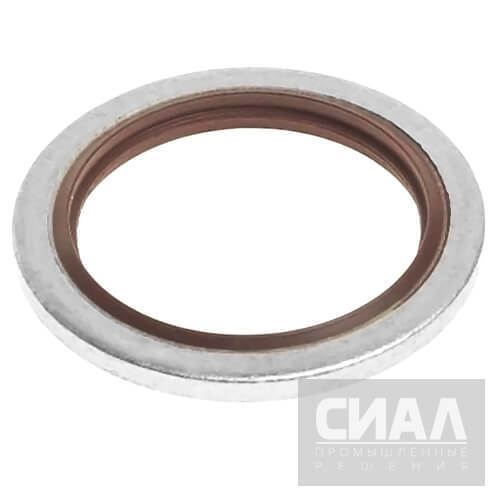

Самоуплотняющееся кольцо USIT FKM представляет собой плоскую металлическую конструкцию, к которой привулкинизирован трапецеидальный выступ из фторкаучука – материала, который по своим эксплуатационным характеристикам существенно превосходит нитрильные, акриловые и прочие виды каучуков.

USIT кольца FKM служат для статического соединения винтовых и фланцевых силовых соединений и устанавливаются в оборудование, где процессом работы обусловлен контакт с агрессивными средами и имеется риск возникновения зоны высокого давления.

Кольца USIT из фторкаучука отличаются простым монтажем и, в соответствии с ГОСТ 9833-73, могут выпускаться с дюймовыми или метрическими размерами. Также данный вид уплотнителя изготавливается по индивидуальным размерам заказчика с адаптацией характеристик под нужные условия эксплуатации.

Ниже представлены таблицы размеров колец USIT для метрической резьбы и дюймовой.

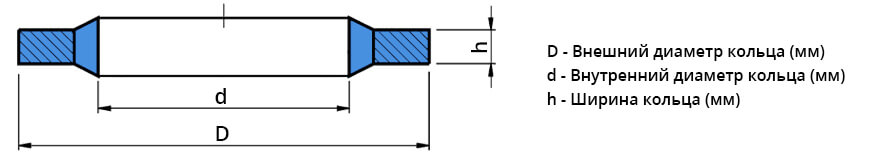

Кольца USIT чертеж

Расшифровка маркировки «Кольцо USIT М2.5 3,1*6,4*1,0» для метрической резьбы:

  • 3,1 – внутренний диаметр кольца (мм)
  • 6,4 – внешний диаметр кольца (мм)
  • 1,0 – толщина (высота) кольца (мм)

Расшифровка маркировки «Кольцо USIT 6BA 3,05*6,35*1,22» для дюймовой резьбы:

  • 3,05 – внутренний диаметр кольца (мм)
  • 6,35 – внешний диаметр кольца (мм)
  • 1,22 – толщина (высота) кольца (мм)

Кроме представленных размеров наша компания может изготовить кольца USIT на заказ по индивидуальному чертежу.

Если вам нужна консультация для подбора размера и материала колец USIT обратитесь к нашим специалистам:


Наша компания готова предоставить Экспресс доставку USIT FKM, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.

Таблица размеров колец USIT

Название
Количество
Поиск по кольцам USIT



На сайте представлены не все размеры колец USIT, склад постоянно пополняется новыми позициями.

Технические характеристики USIT колец FKM

Кольца USIT FKM допустимы к использованию в диапазоне давлений от 25 до 70 МПа. Конкретный показатель зависит от типоразмера уплотнения и варианта его исполнения.

Они характеризуются:

  • минимальным коэффициентом проницаемости, благодаря чему плохо поддаются набуханию
  • способностью не поддаваться воздействию углеводородов
  • повышенной устойчивостью к кислотосодержащими компонентами
  • возможностью использования в условиях контакта с маслами, парами и прочими негативно воздействующими рабочими средами.

Самоуплотняющиеся кольца USIT FKM свободно контактируют с рабочими средами, температура которых варьируется от -30 °C до + 200 °C, отличаются не горючестью, имеют низкий коэффициент трения и низкий процент истираемости. Это делает уплотнения USIT FKM наиболее востребованными среди резинометаллических изделий других марок.

Состав USIT FKM

При изготовлении колец FKM в качестве металлической основы используется углеродистая сталь, которая для защиты подвергается хромированию или оцинкованию. Если уплотнению предстоит контакт с особо агрессивными рабочими средами, для материала кольца применяется основа из нержавеющая стали.

Функционально металлическое кольцо ограничивает сжатие эластомера. А наличие в конструкции кольца USIT запрессованного по внешнему или внутреннему диаметру трапецеидального выступа из FKM предотвращает во время эксплуатации появления вращающего момента, благодаря чему гарантирует надежную герметизацию соединений.

Для чего используются кольца USIT FKM

Самоцентрирующиеся кольца USIT FKM используется для установки в гидравлическое и пневматическое оборудование, а также в системы кондиционирования. Для простоты установки используются разные профили резинометаллических уплотнений (U, UZ, UA и другие), которые обуславливают тип установки (стандартный, специальный, для бандажно-резьбовых соединений и др.).

В нашей компании можно приобрести кольца USIT FKM разных типоразмеров и под любые потребности. Для заказа перейдите в раздел «Контакты» и удобным для вас способом свяжитесь с менеджером предприятия.
