Шевронные манжеты из резинотканевые
К таблице размеров
Распечатать

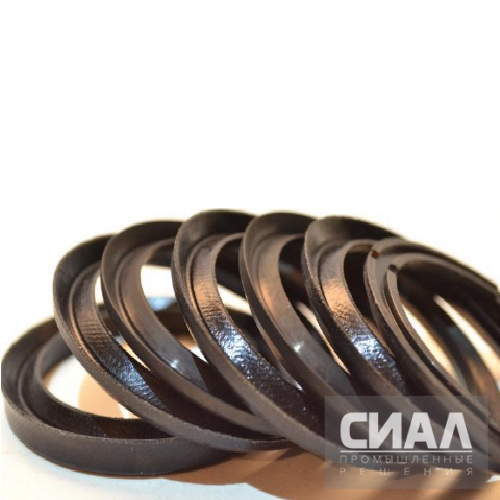

Манжеты шевронные резинотканевые применяются в гидравлике тяжёлой промышленности, предназначены для уплотнения штоков и цилиндров гидравлических устройств. Помимо самих манжет, изготавливаем комплекты в сборе (с опорным и нажимным кольцом).
Поставляются шевронные манжеты по ГОСТ 22704-77, зарубежным каталогам и по индивидуальным чертежам заказчика.
Ниже представлена таблица размеров манжет шевронных по ГОСТ 22704-77. Расшифровка маркировки «Манжета шевронная 65х80»:
- 65 – внутренний диаметр манжеты (мм)
- 80 – наружный диаметр манжеты (мм)
Кроме представленных размеров наша компания может изготовить манжеты шевронные на заказ по индивидуальному чертежу.
Если вам нужна консультация для подбора размера, материала, комплектации манжет шевронных, обратитесь к нашим специалистам:
- по телефону +7 (495) 846-98-99
- или по e-mail info@seal-is.com
Наша компания готова предоставить Экспресс доставку шевронных уплотнений из резиноткани, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.
Таблица размеров шевронных манжет
Если нужный вам размер, тип или материал отсутствуют на нашем сайте, пожалуйста, свяжитесь с нами. Мы готовы изготовить изделие по вашему индивидуальному запросу или чертежу, обеспечивая высокое качество и точность исполнения. Подробнее по ссылке.
Частные вопросы
Как определяют износостойкость шевронных манжет при вибрациях?
Износостойкость оценивают по циклам сжатия (до 10 000 циклов) и устойчивости к микровибрациям в испытаниях. Материал, профиль и толщина кромок диктуют ресурс — шевроны из PU и FKM чаще всего проходят такие тесты без потери герметичности.
Как выбрать шевронную манжету под конкретное давление?
Для давлений выше 50 МПа берите усиленный профиль с увеличенной высотой и жёсткими кромками. При средних и низких нагрузках достаточно стандартных шевронов из PU или FKM, которые обеспечивают надёжное уплотнение без дополнительного армирования.
Какие параметры важны при выборе стопорных и нажимных колец?
Основные: внутренний диаметр посадки, ширина и форма профиля (конический или прямой), а также материал и твёрдость. Они определяют надёжность фиксации и устойчивость к осевым нагрузкам без проворота и износа.
Как правильно монтировать шевронные манжеты?
Поверхности должны быть чистыми и без заусенцев. Установка без перекосов и чрезмерного усилия, с соблюдением рекомендованного натяжения профиля. Это исключает порчу кромок и обеспечивает равномерное уплотнение по всему периметру.
По каким признакам следует менять манжету?
Сигналы замены — видимые трещины, потеря эластичности кромок, подтёки в зоне уплотнения или снижение давления. Регулярные осмотры и мониторинг параметров (температуры, давления) помогут вовремя обнаружить износ и избежать аварийных ситуаций.
