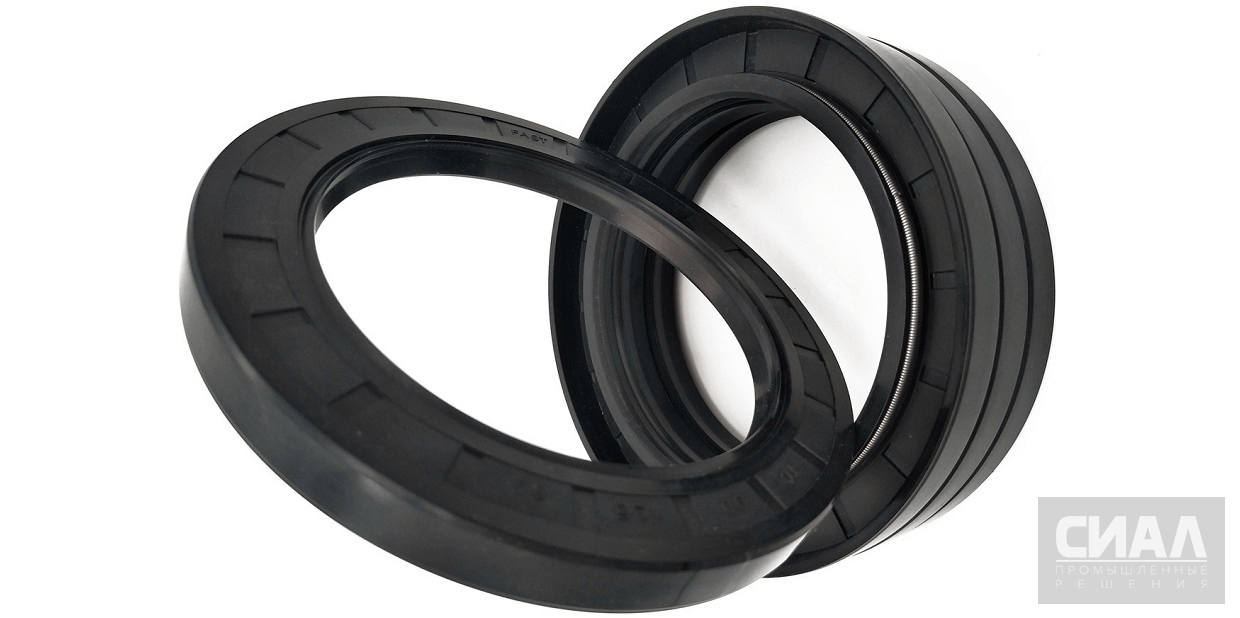

Импортные армированные манжеты из резины NBR по DIN 3760
К таблице размеров
Распечатать
Армированные манжеты и сальники из резины NBR по DIN 3760 применяют для герметизации вращающихся валов в оборудовании, работающем с маслами, смазками и частью топливных сред. Материал выбирают за маслобензостойкость, доступность стандартных размеров и предсказуемую работу в типовых промышленных узлах.
Для подбора нужны внутренний и наружный диаметр, ширина, профиль, наличие пыльника, скорость вала и температура. Если известна маркировка старого изделия, по ней можно подобрать аналог или уточнить изготовление по образцу.
NBR не рассчитан на озон, горячий воздух и некоторые агрессивные жидкости. При повышенной температуре или химической нагрузке стоит сравнить его с FKM/FPM/Viton.

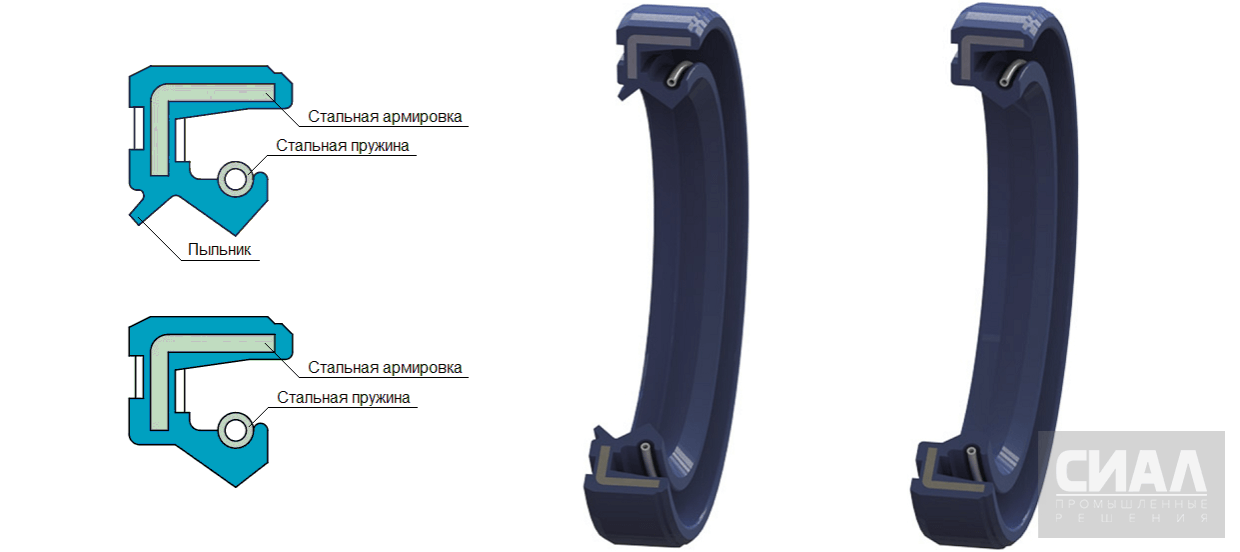

Типы сальников
- Тип 1 (однокромочные без пыльника) - тип SC, A
- Тип 2 (однокромочные с пыльником) – препятствуют попаданию в систему пыли - тип TC, AS
- Тип PPS - сальник рассчитанный на работу с давлением 10 бар

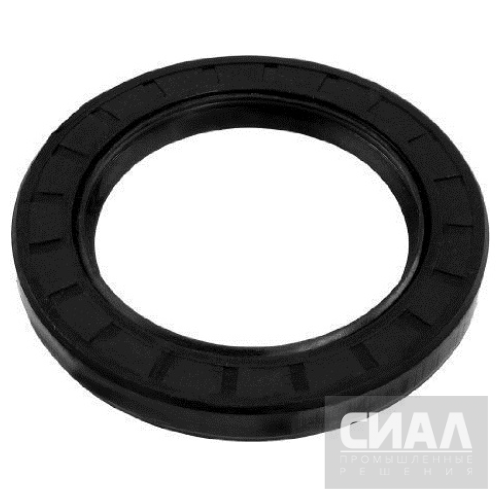

Ниже представлена таблица размеров сальников по стандарту DIN 3760. Расшифровка маркировки «Манжета армированная (сальник) 25х42х10»:
- 25 – внутренний диаметр сальника (мм)
- 42 – внешний диаметр сальника (мм)
- 10 – толщина (высота) сальника (мм)
Кроме представленных размеров наша компания может изготовить сальники на заказ по индивидуальному чертежу.
Если вам нужна консультация для подбора размера, материала, типа сальника, обратитесь к нашим специалистам:
- по телефону +7 (495) 846-98-99
- или по e-mail info@seal-is.com
Наша компания готова предоставить Экспресс доставку армированных манжет, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.
Таблица размеров армированных манжет
Если нужный вам размер, тип или материал отсутствуют на нашем сайте, пожалуйста, свяжитесь с нами. Мы готовы изготовить изделие по вашему индивидуальному запросу или чертежу, обеспечивая высокое качество и точность исполнения. Подробнее по ссылке.
Частные вопросы
Какие материалы используют при производстве армированных манжет?
Наши манжеты выполняются из премиальных эластомеров: NBR, Viton или EPDM. Для дополнительной прочности и износостойкости в них встроены текстильные или металлические армирующие слои.
Возможна ли эксплуатация армированных манжет при высоких давлениях и температурах?
Да, конструкции рассчитаны на экстремальные условия: до 40 МПа и 200 °C (в зависимости от эластомера). Они надежно работают там, где другие просто сдаются.
Как правильно определить размер манжеты для моего оборудования?
Измерьте внутренний и внешний диаметры, а также ширину уплотнения. Не забудьте учесть рабочие параметры вашего узла. Хотите упростить задачу? Мы готовы прислать чертежи и проконсультировать по каждому пункту.
Что представляет собой стандарт DIN 3760 и какое значение он имеет при подборе манжеты?
DIN 3760 регламентирует точные габаритные размеры и технические характеристики армированных сальников. Применение манжет, изготовленных в соответствии с этим стандартом, обеспечивает их полную взаимозаменяемость, безупречную посадку и стабильную работу без доработок.
Какие конструктивные решения DIN 3760 отвечают за герметичность сальников при высоком давлении?
В основе сальников лежит усиленный армирующий слой, интегрированный в тело эластомера, что препятствует деформации и разрыву под значительной нагрузкой. Дополнительный профиль уплотнительных кромок и специальные уплотнительные вставки исключают протечки даже при экстремальном давлении.
