Изготовление манжет гидравлических ГОСТ 14896-84, 6969-54 на заказ

Что нужно для изготовления манжеты

Запрос можно подготовить тремя способами. Первый вариант: передать чертеж с профилем и размерами. Второй: приложить фотографию и размеры снятого образца. Третий: сообщить размеры посадочного места, если самой манжеты уже нет. Во всех случаях полезно указать маркировку, если она сохранилась.

Какие размеры нужны

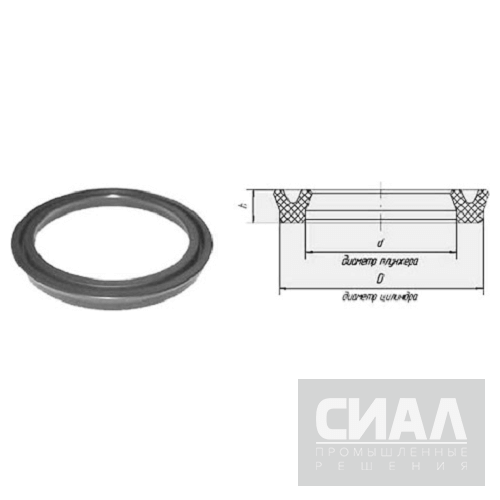

Для гидравлического уплотнения измеряют диаметр штока или поршня, диаметр цилиндра и высоту манжеты. Если известны размеры канавки, их тоже добавляют к запросу. Один наружный диаметр не позволяет определить профиль. Изделия с одинаковым диаметром могут отличаться высотой, рабочей кромкой и местом установки.

Стандартная позиция и изготовление

По ГОСТ 14896-84 и ГОСТ 6969-54 сначала имеет смысл сверить размер с таблицей стандартных гидравлических манжет. Это подходит, когда обозначение или размеры совпадают с размерным рядом. Изготовление требуется для нестандартного профиля, отсутствующего размера или детали, которую подбирают по образцу.

Что указать об условиях работы

Вместе с размерами сообщите рабочую среду, температуру, давление и характер движения. Эти данные нужны, чтобы определить материал и способ изготовления. На странице не указываются универсальные параметры, потому что они зависят от конкретного узла.

Как проходит согласование

Сначала сопоставляют профиль и размеры с посадочным местом. Затем уточняют материал и способ изготовления: формовой или точением. После этого можно рассчитать поставку. Если в исходных данных есть неясность, лучше приложить фото старого изделия с двух сторон и указать, где оно установлено: на штоке или на поршне.

Что можно заказать по стандартному размеру

Если размер уже есть в каталоге, его не нужно заказывать как нестандартный. Проверьте таблицу гидравлических манжет по ГОСТ 14896-84 и ГОСТ 6969-54. Для отсутствующего размера в запросе достаточно указать известные размеры и условия работы.
