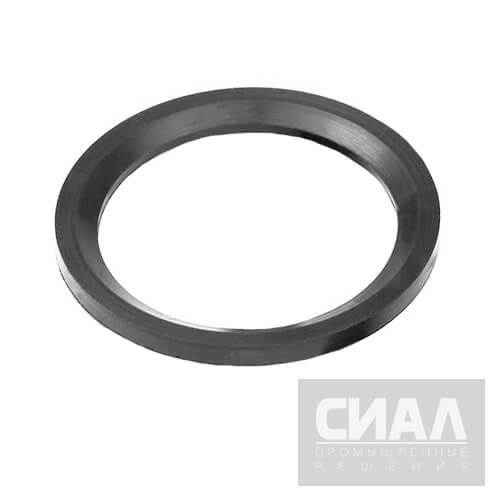

Профильные уплотнительные кольца из резины NBR по DIN 3869
Описание, документы и материалы развернуть подробную информацию
Профильные уплотнительные кольца из резины NBR по DIN 3869 применяют в резьбовых соединениях, гидравлических фитингах и узлах, где нужен заданный профиль, а не стандартное круглое сечение. Маслобензостойкий материал подходит для контакта с маслами, смазками и частью топливных сред.
Для подбора важны диаметр, форма профиля, размеры посадочного места, давление и рабочая жидкость. Если стандартного варианта нет в наличии, изделие можно изготовить по чертежу, образцу или техническому описанию.
NBR выбирают за доступность и стойкость к нефтепродуктам, но его нужно проверять при высокой температуре, озоне и агрессивной химии. Перед запуском партии лучше согласовать условия работы с инженером.
Ниже представлена таблица размеров колец по стандарту DIN 3869. Расшифровка маркировки «Кольцо уплотнительное профильное 6,5х9,9х1,0х0,5»:
- 6,5 – внутренний диаметр кольца (мм)
- 9,9 – внешний диаметр кольца (мм)
- 1,0 – толщина (высота) кольца (мм)
- 0,5 - толщина (высота) места скоса кольца (мм)
Консультация и подбор
Если вам нужна консультация для подбора размера и материала кольца обратитесь к нашим специалистам:
- по телефону +7 (495) 846-98-99
- или по e-mail info@seal-is.com
Наша компания готова предоставить Экспресс доставку профильных колец NBR, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.
Частные вопросы
Как проверять допуски профиля кольца по DIN 3869?
Допуски задаются таблицами DIN 3869 и ISO. Для контроля используют калибры и микрометры не ниже класса точности 2. Измеряют внутренний диаметр, высоту и профиль, сверяют с нормативными значениями — так обеспечивают плотное прилегание и герметичность согласно стандарту.
Какие параметры важны при выборе кольца для системы высокого давления?
Учитывают максимальное давление, жёсткость и химстойкость материала, профиль и поперечное сечение. Толщина уплотнителя должна равномерно распределять нагрузку, а материал — сохранять форму при деформациях, чтобы исключить протечки и разрывы под действием высоких нагрузок.
Как оценить ресурс профильного кольца в агрессивной среде?
Смотрят данные химстойкости компаунда, проводят стендовые испытания на износ и набухание при заданных температуре и давлении. Рекомендуется сверяться с рекомендациями производителя и проводить регулярные визуальные и функциональные инспекции для своевременной замены до разрушения материала.
Как подобрать профиль и материал уплотнительного кольца под конкретные условия?
Выбор зависит от давления, температуры и химической среды. Для высоких температур и агрессивных веществ выбирают FKM/Viton или PTFE; для воды и пара — EPDM; для масел — NBR. Профиль подбирают по чертежам и нормам DIN 3869, ориентируясь на требуемую глубину посадки и степень сжатия кольца.
Какие нюансы монтажа профильных колец обеспечивают герметичность?
Перед установкой очищают и проверяют поверхность на повреждения. Кольцо аккуратно садят без перекосов, контролируют равномерное сжатие по всему периметру и при необходимости используют совместимую смазку. Специальные монтажные инструменты и соблюдение рекомендаций производителя предупреждают порчу кромок и обеспечивают надёжное уплотнение.
Области применения
Уплотнения из NBR по DIN 3869 используют в следующих конструкциях:
- термопластавтоматы, литьевые машины;
- промышленные прессы;
- спецтехника для сельского хозяйства, строительства;
- трубопроводы различного назначения;
- газовое оборудование;
- аппараты нефтяной промышленности.
Технические характеристики
ED-уплотнение из резины NBR маслобензостойкое, устойчивое к истиранию. При высоких температурах ускоряется старение каучука и сокращается расчетный срок службы кольца. Замедлить процесс окисления можно при работе в масле, когда доступ воздуха к резьбовому соединению ограничен.
Другие характеристики изделия:
- Устойчивость к деформации, сохранение формы для максимальной герметичности.
- Возможность повторного монтажа.
- Отсутствие набухания в жирах, маслах, бензоле.
- Простая установка без специального инструмента.
- Отсутствие скручивания в пазу.
- Высокая степень газонепроницаемости.
- Устойчивость к воздействию смазочных материалов с низкой горючестью.
- Устойчивость к воздействию растворов солей, кислот, спиртов, жидкому топливу.
- Температура эксплуатации от -30 до +100 ˚С.
- Твердость по Шору А: 80 единиц.
Чтобы купить профильные уплотнительные кольца из NBR, позвоните нам или оставьте заявку на сайте.
