Кольца уплотнительные профильные (импортные) DIN 3869
К таблице размеров

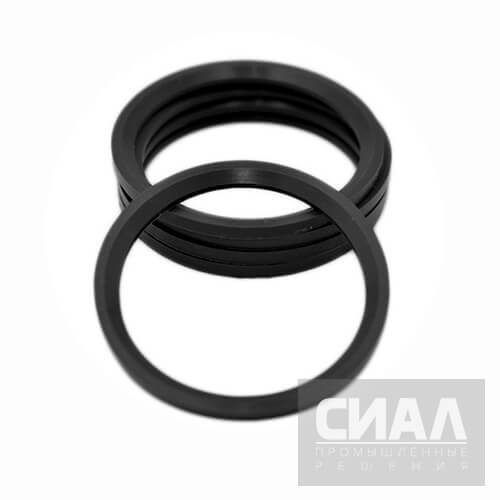

Кольца уплотнительные профильные импортные DIN 3869 предназначены для герметизации резьбовых соединений в трубопроводах, механизмах, оборудовании. Изделия также называют ED-уплотнениями. Профильное кольцо защищает резьбу от попадания воды, загрязнителей, предотвращает утечку рабочей жидкости во время работы узла.

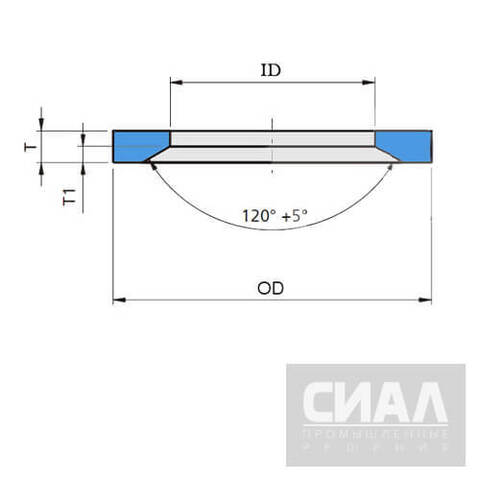

Ниже представлена таблица размеров колец по стандарту DIN 3869. Расшифровка маркировки «Кольцо уплотнительное профильное 6,5х9,9х1,0х0,5»:
- 6,5 – внутренний диаметр кольца (мм)
- 9,9 – внешний диаметр кольца (мм)
- 1,0 – толщина (высота) кольца (мм)
- 0,5 - толщина (высота) места скоса кольца (мм)
Если вам нужна консультация для подбора размера и материала кольца обратитесь к нашим специалистам:
- по телефону +7 (495) 846-98-99
- или по e-mail info@seal-is.com
Наша компания готова предоставить Экспресс доставку профильных колец, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.
Таблица размеров профильных колец
Если нужный вам размер, тип или материал отсутствуют на нашем сайте, пожалуйста, свяжитесь с нами. Мы готовы изготовить изделие по вашему индивидуальному запросу или чертежу, обеспечивая высокое качество и точность исполнения. Подробнее по ссылке.
Частные вопросы
Как проверять допуски профиля кольца по DIN 3869?
Допуски задаются таблицами DIN 3869 и ISO. Для контроля используют калибры и микрометры не ниже класса точности 2. Измеряют внутренний диаметр, высоту и профиль, сверяют с нормативными значениями — так обеспечивают плотное прилегание и герметичность согласно стандарту.
Какие параметры важны при выборе кольца для системы высокого давления?
Учитывают максимальное давление, жёсткость и химстойкость материала, профиль и поперечное сечение. Толщина уплотнителя должна равномерно распределять нагрузку, а материал — сохранять форму при деформациях, чтобы исключить протечки и разрывы под действием высоких нагрузок.
Как оценить ресурс профильного кольца в агрессивной среде?
Смотрят данные химстойкости компаунда, проводят стендовые испытания на износ и набухание при заданных температуре и давлении. Рекомендуется сверяться с рекомендациями производителя и проводить регулярные визуальные и функциональные инспекции для своевременной замены до разрушения материала.
Как подобрать профиль и материал уплотнительного кольца под конкретные условия?
Выбор зависит от давления, температуры и химической среды. Для высоких температур и агрессивных веществ выбирают FKM/Viton или PTFE; для воды и пара — EPDM; для масел — NBR. Профиль подбирают по чертежам и нормам DIN 3869, ориентируясь на требуемую глубину посадки и степень сжатия кольца.
Какие нюансы монтажа профильных колец обеспечивают герметичность?
Перед установкой очищают и проверяют поверхность на повреждения. Кольцо аккуратно садят без перекосов, контролируют равномерное сжатие по всему периметру и при необходимости используют совместимую смазку. Специальные монтажные инструменты и соблюдение рекомендаций производителя предупреждают порчу кромок и обеспечивают надёжное уплотнение.
Области применения
Уплотнения по DIN 3869 устанавливают в узлах строительных машин, гидравлических прессов, сельхозтехники. Профильные кольца используют для осевого уплотнения фитингов, винтов, других видов соединений в трубопроводах. Изделия из нитрильного каучука и фторкаучука применяют в газовом оборудовании, приборах.
Технические характеристики
Резиновые профильные кольца можно устанавливать повторно. Уплотнители устойчивы к деформациям, сохраняют форму при высоких нагрузках, перепадах давления. Эластичная резина обеспечивает герметичность в течение гарантийного срока службы.
Характеристики профиля зависят от материала изготовления:

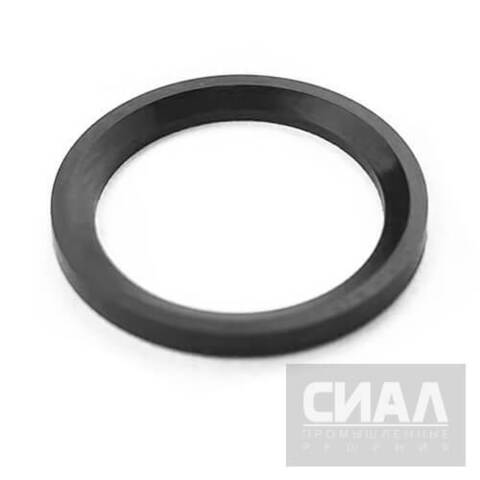

- EPDM с перекисным отверждением. Резина устойчива к воздействию поверхностно-активных веществ, растворов щелочей, кислот, озона. Эксплуатация при температуре от -45 до +150 ˚С.
- FKM фторкаучук. Атмосферостойкий, жесткий каучук, устойчивый к воздействию углеводородов, органических растворителей, ГСМ. Используется в газовом оборудовании. Температура при эксплуатации от -20 до +200 ˚С.

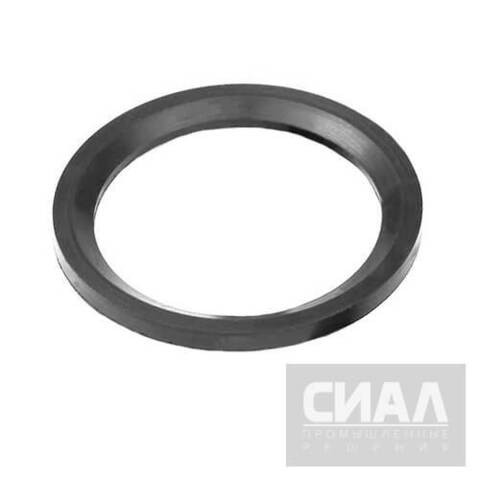

- NBR. Химически стойкий, газонепроницаемый материал, подходит для статических и динамических соединений. Эксплуатация при температуре от -30 до +100 ˚С.
Чтобы купить кольца профильные уплотнительные по DIN 3869, позвоните нашим специалистам. Мы предоставим полный прайс-лист, проконсультируем по ассортименту продукции, оформим заказ.
