Пружина мендровая

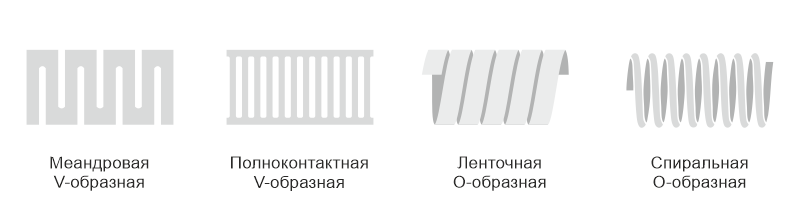

V- и U-образные пружины

Эти пружины производятся из гнутой ленты, формированной в V-образную геометрию. Они создают равномерное давление и адаптируются под температурные колебания. Стандартный диапазон рабочих температур — от минус 60 до плюс 260 °C. Благодаря простоте конструкции и средней жёсткости, V-образные пружины подходят для большинства применений, включая фланцевые соединения, уплотнения в нефтяных насосах и химических аппаратах. Они обладают умеренным уровнем трения и легко адаптируются под нужное усилие за счёт изменения формы V-профиля.

Наклонно-спиральные (Canted Coil) пружины

Canted Coil — это спираль из круглой проволоки, в которой каждый виток наклонён, создавая почти постоянное усилие на протяжении всего диапазона прогиба. Это обеспечивает стабильное уплотнение при динамической нагрузке, минимальное трение и высокую устойчивость к усталостному разрушению. Такие пружины особенно хорошо работают в турбинах, быстродействующих клапанах и соединениях с высоким биением. Они выдерживают десятки тысяч циклов и эффективны там, где критично сохранить постоянное усилие при любых условиях.

Полноконтактные пружины (Full Contact)

Full Contact — это жёсткая пружина с непрерывным ребром по всей длине, которое полностью контактирует с уплотнительной кромкой. Такая конструкция исключает тепловое сжатие фторопластовой оболочки даже при температурах ниже –190 °C. Эти пружины применяются в уплотнениях для жидкого гелия и азота, вакуумных системах, ускорителях частиц и других установках, где недопустим даже микропротечка. Особенность монтажа — необходимость сварки после установки.

Ленточные (Helicoil) пружины

Ленточные пружины изготавливаются из металлической ленты, свернутой в плотную спираль. При установке они дают высокую радиальную нагрузку при минимальном прогибе. Это делает их идеальными для криогенных условий и статических уплотнений с высокими давлениями. Чаще всего такие пружины используют в насосах высокого давления, криогенных заправочных узлах, химических соединениях с повышенными требованиями к герметичности. Минусом является повышенное трение и меньшая устойчивость к биению.

Как сделать выбор

V-образная пружина — универсальный и надёжный вариант для большинства случаев. Для максимальной герметичности в статике лучше использовать ленточную или полноконтактную пружину. Если уплотнение работает в динамике и важна минимизация трения — наклонно-спиральная конструкция обеспечит стабильность и длительный ресурс.
