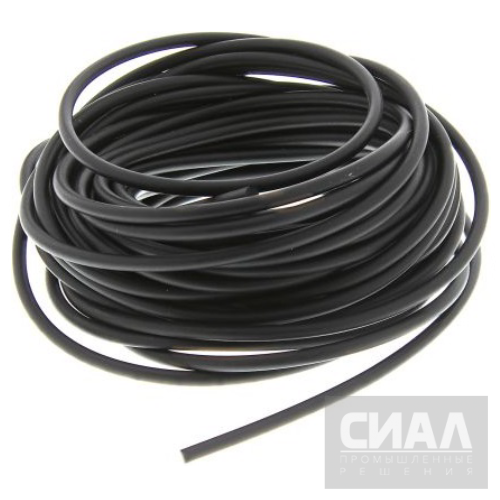

Шнуры резиновые предназначены для уплотнения неподвижных разъемных соединений с давлением рабочей среды до 1,0 МПа;
Используются для защиты полостей от пыли и грязи.
В зависимости от условий эксплуатации изготавливаются резиновые шнуры двух групп:
- для работы резиновых шнуров с давлением рабочей среды до 0,5 МПа;
- для работы резиновых шнуров с давлением рабочей среды до 1,0 МПа.
Шнуры могут быть изготовлены из следующих материалов:

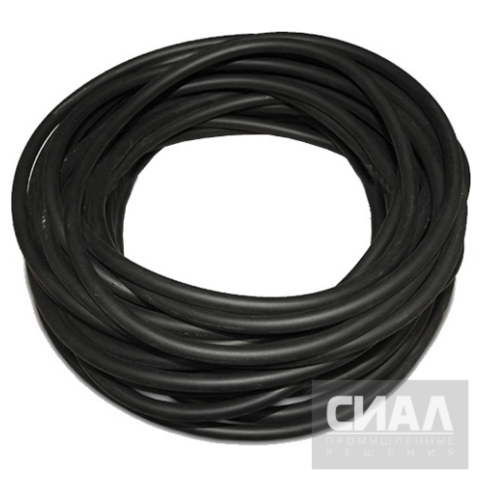

- Резина (NBR) - температура рабочей среды от -30 °C до +100 °C.

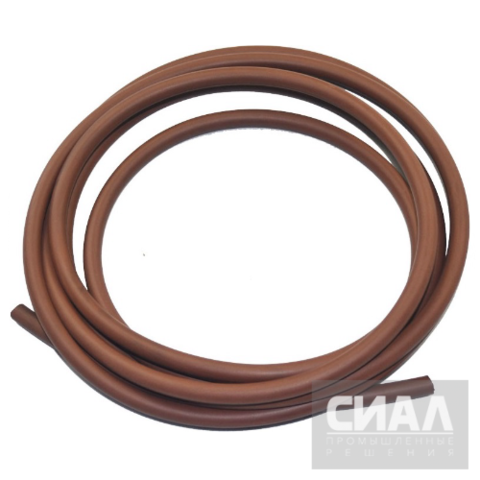

- Фторкаучук (FKM, FPM, Viton) – температура рабочей среды от -40 °C до +200 °C (до +250 °C – кратковременно).

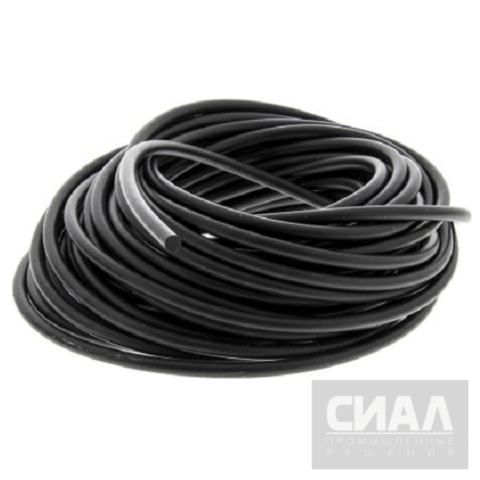

- Этиленпропиленовый каучук (EPDM) - температура рабочей среды от -50 °C до +150 °C.

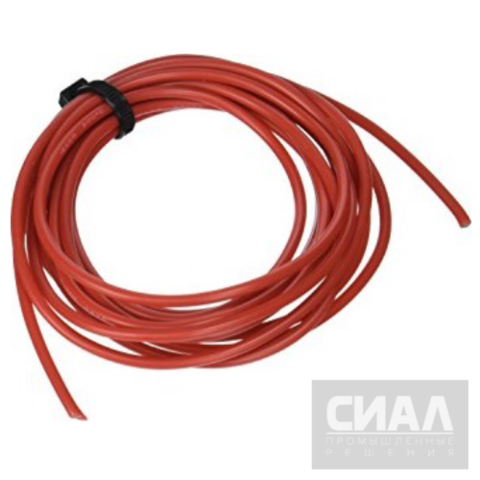

- Силикон (Silicone) – температура рабочей среды от -60 °C до +250 °C.
Подобрать материал и размер уплотнительного шнура вам помогут наши специалисты по телефону или по e-mail.

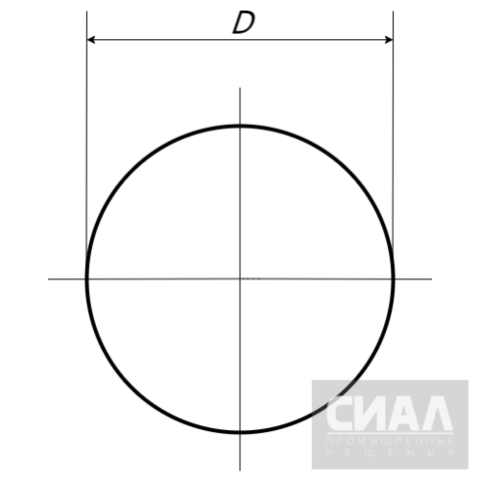

Ниже представлена таблица размеров уплотнительных шнуров по ГОСТ 6467-79. Расшифровка маркировки «Шнур уплотнительный 9,0»: 9,0 - сечение (толщина) шнура (мм).
Кроме представленных размеров наша компания может изготовить уплотнительные шнуры на заказ.
Если вам нужна консультация для подбора размера и материала шнура, его длинны, обратитесь к нашим специалистам:
- по телефону +7 (495) 846-98-99
- или по e-mail info@seal-is.com
Наша компания готова предоставить Экспресс доставку шнуров уплотнительных круглого сечения, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.
Таблица размеров уплотнительных шнуров
Если нужный вам размер, тип или материал отсутствуют на нашем сайте, пожалуйста, свяжитесь с нами. Мы готовы изготовить изделие по вашему индивидуальному запросу или чертежу, обеспечивая высокое качество и точность исполнения. Подробнее по ссылке.
Частные вопросы
Как рассчитывать допустимую деформацию уплотнительного шнура?
Деформация зависит от материала и условий: обычно допускается сжатие 10–15 % от исходного диаметра. Для точного расчёта используют таблицы производителя или отраслевые нормы, учитывая рабочее давление, температуру и свойство компаунда к восстановлению формы после нагрузки.
Как проверить совместимость материала шнура с рабочими химикатами?
Изучают таблицу химстойкости компаунда: производители указывают устойчивость к кислотам, щелочам и растворителям. При сомнениях проводят лабораторные испытания: замеряют набухание и изменение механических свойств после выдержки в среде при заданной температуре и времени.
Как выбрать поперечное сечение шнура для минимизации падения давления?
Сечение шнура выбирают чуть больше внутреннего размера паза, чтобы обеспечить плотный контакт и минимальные утечки. Расчёт проводят, исходя из гидравлического сопротивления в соединении, допустимого перепада давления и скорости потока, опираясь на формулы гидропривода и рекомендации производителя уплотнений.
Как определить степень сжатия уплотнительного шнура при монтаже?
Для оптимального уплотнения шнур сжимают на 20–30 % от номинального диаметра. Такой зазор обеспечивает надёжную герметизацию без избыточных напряжений. Точное значение зависит от материала, давления и температуры — ориентируйтесь на технические данные производителя и требования нормативов.
Какие механические характеристики шнуров важны и как они влияют на выбор?
При подборе учитывают прочность на сжатие и разрыв, твёрдость по Шору, усталостную выносливость и модуль упругости. Высокая прочность и эластичность материала (например, FKM) позволяет работать при пульсациях давления и вибрациях, снижая риск разрушения и продлевая срок службы уплотнения.
