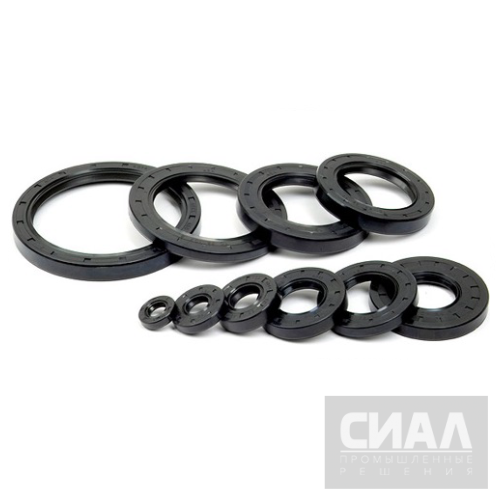

Манжеты армированные (сальники) импортные DIN 3760
К таблице размеров
Распечатать
Манжеты армированные (другое название - сальники) применяются для уплотнения валов, препятствуют вытеканию рабочей жидкости и попаданию в нее пыли и грязи. В этом разделе каталога представлены сальники с размерами по стандарту DIN 3760. Сальники этого стандарта устанавливаются не только на импортные устройства, но и на устройства отечественного производства. Помимо стандартных армированных манжет, поставляются различные аналоги профилей согласно каталогу Simrit (BAUMX7, BAUMSLX7, BAUM, BAUMSL, BABSL и др.)
При изготовлении используются разные материалы:

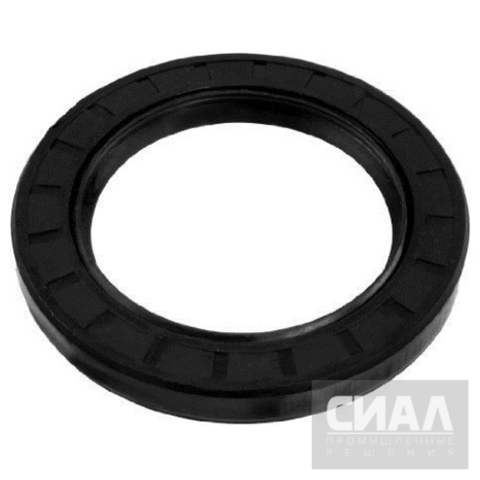

- Резина (NBR) - температура рабочей среды от -30 °C до +100 °C
- Фторкаучук (FKM, FPM, Viton) – температура рабочей среды от -40 °C до +200 °C (до +250 °C – кратковременно)
- Полиуретановые – температура рабочей среды от -60 °C до +110 °C

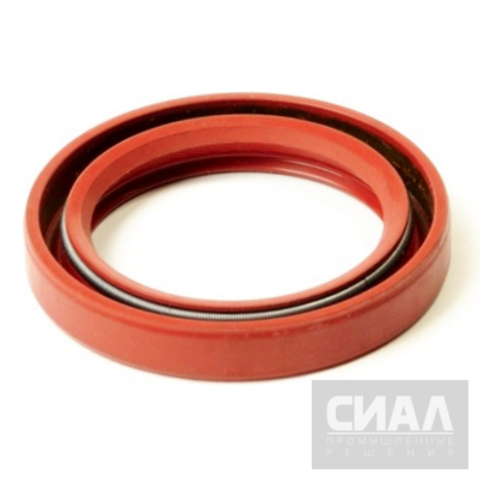

- Силикон – температура рабочей среды от -60 °C до +250 °C
Типы сальников
- Тип 1 (однокромочные без пыльника) - тип SC, A
- Тип 2 (однокромочные с пыльником) – препятствуют попаданию в систему пыли - тип TC, AS
Ниже представлена таблица размеров сальников по стандарту DIN 3760. Расшифровка маркировки «Манжета армированная (сальник) 25х42х10»:
- 25 – внутренний диаметр сальника (мм)
- 42 – внешний диаметр сальника (мм)
- 10 – толщина (высота) сальника (мм)

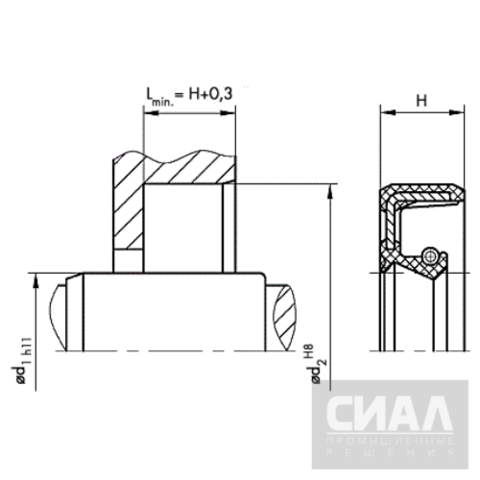

Кроме представленных размеров наша компания может изготовить сальники на заказ по индивидуальному чертежу.
Если вам нужна консультация для подбора размера, материала, типа сальника, обратитесь к нашим специалистам:
- по телефону +7 (495) 846-98-99
- или по e-mail info@seal-is.com
Наша компания готова предоставить Экспресс доставку армированных манжет, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.
Таблица размеров армированных манжет
Если нужный вам размер, тип или материал отсутствуют на нашем сайте, пожалуйста, свяжитесь с нами. Мы готовы изготовить изделие по вашему индивидуальному запросу или чертежу, обеспечивая высокое качество и точность исполнения. Подробнее по ссылке.

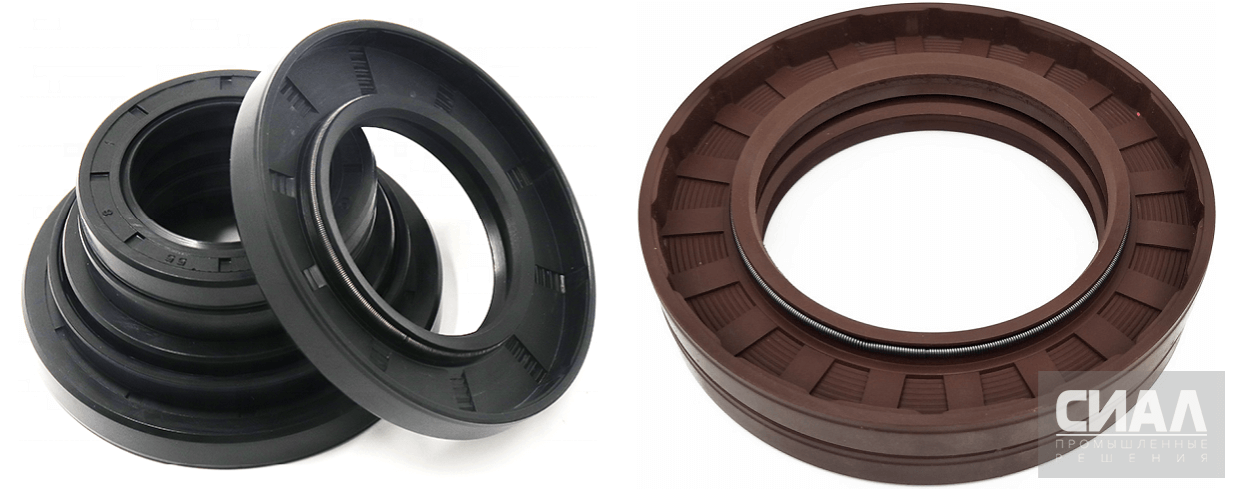

Устройство армированных манжет
Манжеты армированные (сальники) применяются для уплотнения валов в самых разных сферах экономики: машиностроение (двигатели, насосы, редукторы, станки и др.), автомобилестроение (двигатели, коробки передач, гидроузлы), металлургия, авиа и судостроение, строительная техника.
Для усиления уплотняющего эффекта внутрь манжеты устанавливается гибкая пружина. Чтобы защитить систему от пыли и грязи к внутреннему диаметру манжеты конструктивно добавляют гибкую кромку (пыльник). Сама манжеты изнутри армирована металлическим каркасом, позволяющим надежно ее фиксировать в корпусе уплотняемого устройства.
Манжеты армированные изготавливают из четырех групп материалов.
Экономическая эффективность
Несмотря на то, что сальники, по сравнению с другими запчастями, относятся к низкой ценовой категории, их выход из строя может быть связан с большими трудо-, энерго- и финансовыми затратами. Поэтому одним из востребованных условий эксплуатации этих изделий является их долговечность. Это условие является веской причиной приобретать только качественную продукцию и избегать дешёвых подделок. В нашей компании вы можете купить армированные манжеты, изготовленные по ГОСТ 8752-79, DIN 3760 от производителей, зарекомендовавших себя в этом секторе рынка, как отечественных, так и зарубежных, а также заказать изготовление манжеты на заказ по индивидуальному чертежу.
