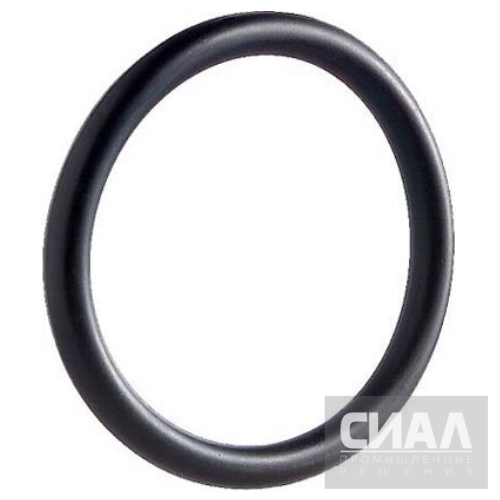

Уплотнительные кольца O-Ring из каучука EPDM по DIN 3771
Описание, документы и материалы развернуть подробную информацию
Уплотнительные кольца O-Ring из каучука EPDM по DIN 3771 используют в системах с водой, паром, гликолями, тормозными жидкостями и атмосферным воздействием. Материал хорошо переносит озон и старение, поэтому подходит для оборудования, где важна стабильность в водных средах.
Размер выбирают по внутреннему диаметру и сечению. Стандартные позиции можно подобрать в каталоге, а нестандартные кольца EPDM заказать по чертежу или образцу. Для расчета нужно указать температуру, среду, давление и требования к твердости.
EPDM не подходит для минеральных масел и топлив. Если в системе возможен контакт с нефтепродуктами, специалисты СИАЛ помогут сравнить материал с NBR или FKM и выбрать безопасное решение.
Ниже представлена таблица размеров уплотнительных колец по стандарту DIN 3771. Расшифровка маркировки «Кольцо уплотнительное круглого сечения 113,67 x 5,33»:
- 113,67 – внутренний диаметр кольца (мм)
- 5,33 – сечение (толщина) кольца (мм)
Кроме представленных размеров наша компания может изготовить уплотнительные кольца на заказ по индивидуальному чертежу (любые нестандартные размеры диаметром до 2 метров).
Консультация и подбор
Если вам нужна консультация для подбора размера и материала кольца обратитесь к нашим специалистам:
- по телефону +7 (495) 846-98-99
- или по e-mail info@seal-is.com
Наша компания готова предоставить Экспресс доставку колец круглого сечения EPDM, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.
Частные вопросы
В чём преимущества импортных O‑ring по DIN 3771 перед отечественными аналогами?
Импортные кольца DIN 3771 изготавливаются по жёстким допускам, с современными эластомерами и тщательным контролем качества. Они обеспечивают более точную подгонку, повышенную эластичность и долговечность в агрессивных и высокотемпературных средах.
Как выбрать размер O‑ring по DIN 3771 для вашего оборудования?
Для гидравлических систем оптимальны O-ring из нитрил-каучука (NBR), фторкаучука (Viton/FKM) или этилен-пропилен-каучука (EPDM) — они устойчивы к маслам, износу и перепадам температуры.
Какие материалы лучше всего подходят для O-ring в гидравлическом оборудовании?
Для гидравлики наибольшее применение имеют NBR (стойкость к минеральным маслам, от –30 до +100 °C), FKM/Viton (масла, топлива, от –20 до +200 °C) и EPDM (вода, пары, от –40 до+120 °C) . Подбор зависит от типа рабочей жидкости и температурного режима.
Какие пределы температуры и давления допустимы для O‑ring по DIN 3771?
Температурный диапазон зависит от материала: NBR до +100 °C, EPDM до +120 °C, FKM/Viton до +200 °C, силикон до +200 °C и FFKM до +250 °C. Максимальное рабочее давление для уплотнений этого типа обычно не превышает 0,05 МПа, что соответствует техническим условиям ГОСТ и DIN.
На какие механические характеристики материалов по DIN 3771 стоит обратить внимание?
Важны прочность на разрыв (10–25 МПа), относительное удлинение (>200 %), твёрдость по Шору (60–90 ShA) и усталостная выносливость. Эти показатели определяют стойкость кольца к циклическим нагрузкам, вибрациям и сохраняют герметичность длительное время.
Характеристика этиленпропиленового каучука
EPDM относится к насыщенным неполярным эластомерам. Материал имеет насыщенную структуру и характеризуется высокими механическими свойствами. Этиленпропиленовый каучук проявляет стойкость к влиянию:
- плохо воспламеняющихся пневматических жидкостей групп HFC, HFD-R
- моющих средств
- солевых растворов
- почти всех растворителей
- жидкостей для тормозных систем на основе гликоля.
Материал среднеустойчив к силиконовым маслам и жирам. Имеет низкий уровень устойчивости по отношению к следующим веществам:
- бензину
- гидравлическим жидкостям
- ароматическим углеводородам.
Область применения этиленпропиленового каучука
Благодаря своим свойствам, EPDM чаще всего применяется в технике для чистки и мойки с особыми средствами, такими как стиральный порошок. Именно этот материал идеально подходит для применения в горячей воде. Из этиленпропиленового каучука производят:
- элементы для моющего оборудования
- уплотнители для поршней и штоков
- уплотнители для автомобильных тормозов
- уплотнительные кольца с круглым сечением
