Кольца уплотнительные Х-образные (X-ring) - термостойкие (фторкаучук, FKM, FPM, Viton), Страница №2
К таблице размеров
Распечатать

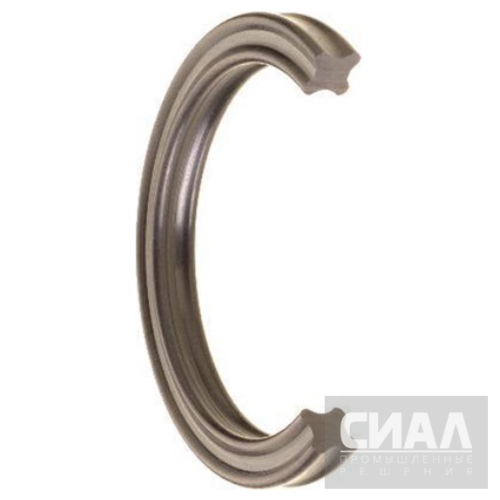

Кольца уплотнительные Х-образные (X-ring) из фторкаучука (FKM, FPM, Viton) обладают повышенной термостойкостью, функционируют в диапазоне температур -20 °C до +200 °C (до +250 °C – кратковременно). Конструкция Х-образных колец предотвращает их скручивание в уплотняемом узле. Благодаря насыщенной структуре и химическому составу кольца из фторкаучука обладают превосходной устойчивостью к озону, погодному воздействию и старению. Набухание в различных средах, в том числе в ароматических углеводородах, является очень незначительным. Кольца из фторкаучука не горят, также могут функционировать в условиях высокого вакуума.
Ниже представлена таблица размеров уплотнительных Х-образных колец. Расшифровка маркировки «Кольцо уплотнительное Х-образное 8,2х1,78»:
- 8,2 – внутренний диаметр кольца (мм)
- 1,78 – сечение (толщина) кольца (мм)
Кроме представленных размеров наша компания может изготовить уплотнительные Х-образные кольца на заказ по индивидуальному чертежу.
Если вам нужна консультация для подбора размера и материала кольца обратитесь к нашим специалистам:
- по телефону +7 (495) 846-98-99
- или по e-mail info@seal-is.com
Наша компания готова предоставить Экспресс доставку X-образных колец FKM, которая позволит привести ваш заказ за 1-3 недели, если позиции нет на складе. Для оформления экспресс доставки обратитесь к нашему менеджеру.
Таблица размеров уплотнительных колец
Если нужный вам размер, тип или материал отсутствуют на нашем сайте, пожалуйста, свяжитесь с нами. Мы готовы изготовить изделие по вашему индивидуальному запросу или чертежу, обеспечивая высокое качество и точность исполнения. Подробнее по ссылке.
Частные вопросы
Чем X-кольца отличаются от круглых уплотнений?
X-форма создаёт два лабиринта, равномерно распределяя давление по сечению. Это снижает трение, уменьшает риск протечек и продлевает срок службы по сравнению с традиционным круглым профилем, особенно в условиях вибраций и циклических нагрузок.
Когда стоит предпочесть X-кольца вместо круглых?
X-кольца эффективны при высоком давлении, вибрации и относительном смещении поверхностей. Они уплотняют сразу два контура, что особенно полезно в гидравлических и пневматических узлах, где требуется надёжная герметизация в динамических условиях.
Какие материалы лучше всего подходят для X-колец при высоких температурах и агрессии?
Для X-колец выбирают NBR (до +100 °C), FKM/Viton (до +200 °C), силикон (MVQ, до +200 °C) или композиты на базе PTFE. Подбирайте компаунд в зависимости от среды: масла и топлива, пар и вода или агрессивные химикаты.
Как определить размер X-кольца для своего оборудования?
Измерьте внутренний диаметр паза и ширину уплотняемой поверхности. Сравните с таблицами ГОСТ или ISO, учитывая профиль кольца. Для точности учитывайте допуски и рабочие нагрузки — при необходимости проведите расчёт деформации и проконсультируйтесь со специалистами.
Какие правила монтажа и ухода продлят срок службы X-колец?
Устанавливайте кольцо аккуратно, избегая растяжения и перекосов. Используйте инструменты без острых кромок и смазки, совместимые с материалом. Регулярно проверяйте уплотнение, очищайте от загрязнений и контролируйте износ, чтобы своевременно заменить изношенный элемент.
Где применяются термостойкие Х-образные кольца (X-ring)
Х-образные кольца устанавливаются в механизмы для уплотнения движущихся и неподвижных соединений, узлов и агрегатов, работающих в агрессивных средах:
- пневмо и гидроцилинры, штоки, поршни, плунжеры
- герметизация движущихся валов, шпинделей
- прокладки и уплотнители для химической, аэрокосмической промышленностей, медицины и автомобилестроения
- добыча, переработка и транспортировка горючих материалов
- для уплотнения и герметизации элементов механизмов, работающих при высоких температурах и в тяжелых климатических условиях (геологическая разведка, транспорт, освоение месторождений и добыча полезных ископаемых)
