Точеные уплотнения выбирают, когда нужно быстро изготовить деталь нестандартного размера и нет смысла запускать пресс-форму. Чаще всего это гидроцилиндры, пневматика, ремонтные узлы и промышленное оборудование — туда, где простой стоит дороже самой детали.

В классическом формовании сначала проектируют оснастку, делают образец, согласовывают, и только потом запускают партию. При точении путь короче: берут заготовку из подходящего материала и обрабатывают профиль на станке. Поэтому метод особенно полезен для единичных деталей, опытных образцов и срочных заказов.

Но точение подходит не всегда. У него есть свои материалы, ограничения и своя экономическая логика.

Что такое точеное уплотнение

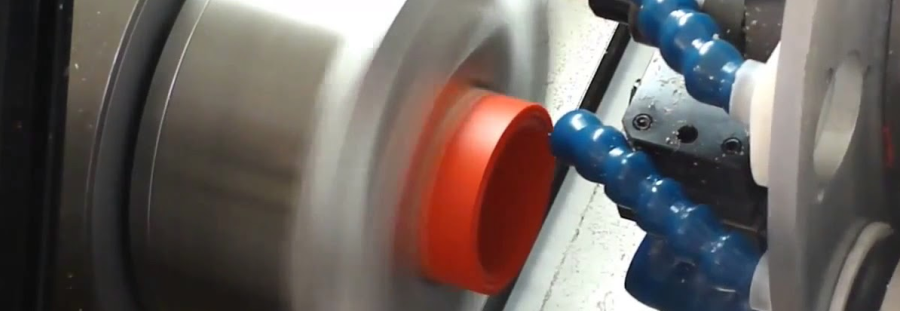

Точеное уплотнение — деталь, профиль которой получают механической обработкой заготовки. Чаще всего это токарный станок с ЧПУ, но в зависимости от профиля может применяться и комбинированная обработка. Станок формирует наружный и внутренний диаметр, рабочие кромки, канавки, фаски.

Так можно изготовить штоковые и поршневые уплотнения, грязесъёмники, направляющие и опорные кольца, манжеты нестандартного профиля, комбинированные элементы для ремонта гидроцилиндров.

Главное отличие от формования — нет индивидуальной пресс-формы. Профиль задаётся программой и инструментом. Если нужно изменить размер, достаточно скорректировать чертёж или управляющую программу — не переделывать оснастку.

Когда точение выгоднее пресс-формы

Разберём четыре ситуации, где это имеет смысл.

Нужна одна деталь или малая партия. Пресс-форму нужно спроектировать, изготовить, проверить — и потом окупить. Для штучного заказа это слишком долгий и дорогой путь. Точение позволяет начать с одной детали: восстановить работу узла, проверить новую геометрию или изготовить замену редкому уплотнению.

Срок важнее стоимости единицы. При аварийном ремонте цена детали не всегда главный фактор. Стоит пресс, цилиндр или линия — нужно быстро получить рабочее уплотнение. Точение здесь выигрывает по времени.

Размер нестандартный. Серийные каталоги не закрывают все реальные размеры — особенно в старой технике, импортных цилиндрах и оборудовании после переделок. Точение даёт возможность изготовить деталь под фактический размер посадочного места.

Нужно проверить профиль до серии. Перед запуском пресс-формы иногда разумно сделать точеный образец: проверить посадку, рабочую кромку, материал. Если профиль потребует корректировки, внести изменения в точеный вариант несравнимо проще, чем переделывать готовую оснастку.

Какие материалы используют

Точение рационально для материалов, которые хорошо обрабатываются механически и держат профиль после обработки.

Полиуретан (PU) — основной материал для гидравлических уплотнений, грязесъёмников, манжет и направляющих. Хорошо держит износ и прочность в подвижных узлах. Подбирается по температуре, среде и нагрузке.

PTFE — когда нужны низкое трение и химическая стойкость. Чистый PTFE менее эластичен, поэтому в динамике обычно работает с пружиной или эластомерным элементом, либо в виде композита с наполнителями.

POM, PA и другие инженерные пластики — для направляющих, опорных и антифрикционных элементов. Они дополняют конструкцию уплотнения, но не заменяют уплотнительный материал: резину или PU по упругости им не заменить.

Для классических резиновых деталей, которые держат форму за счёт эластичности, точение применяют редко — здесь обычно рассматривают формование.

Что можно изготовить, а что нет

Метод хорошо работает с осесимметричными деталями или близкими к ним — теми, у которых форму можно получить обработкой вокруг оси. Чаще всего это уплотнения для гидроцилиндров: штоковые, поршневые, статические, грязесъёмные, направляющие и комбинированные. Также точат ремонтные кольца, антиэкструзионные элементы и втулки.

Отдельный случай — нестандартные инженерные решения на стадии испытаний. Когда конструкция узла ещё не зафиксирована и профиль уплотнения может меняться, точение позволяет быстро проверять варианты без затрат на оснастку.

Сложная объёмная геометрия, несимметричные выступы или резинометаллическая конструкция — это уже за пределами метода. Тут рассматривают формование или сборную конструкцию.

Сравнение с формованием

Формование выгодно, когда нужна стабильная серия одинаковых деталей: пресс-форма задаёт геометрию, партия идёт повторяемо. Но старт требует времени и затрат на оснастку.

Точение выгодно, когда нужен быстрый старт без формы. Размеры и профиль можно менять от заказа к заказу.

Если обобщить: срочный ремонт и единичная деталь — точение. Серия с жёсткими допусками и большим тиражом — пресс-форма. Опытный образец перед серией — часто точение, чтобы не переделывать оснастку после первой примерки.

Важный момент: сравнивать нужно не только цену одной детали. Стоимость оснастки, срок запуска, вероятность повторных заказов и риск простоя оборудования — всё это влияет на итоговую экономику.

Где метод не работает

Кольцевая геометрия — условие, без которого точение не применяют. Если деталь несимметрична, имеет сложные пространственные выступы или элементы, которые нельзя получить обработкой вокруг оси, — нужна другая технология.

Второй момент — экономика серии. Станочное время остаётся в каждой детали. При большой партии одинаковых изделий пресс-форма распределяет стартовые затраты на весь тираж и в итоге выигрывает по цене за штуку.

Третий — требования к динамическому узлу. Для работы под давлением важны не только геометрия детали, но и экструзионный зазор, скорость движения штока, смазка и шероховатость поверхностей сопряжения. Допуски канавки тоже критичны: даже аккуратно изготовленная деталь быстро износится, если посадочное место выполнено неточно. Точение решает вопрос профиля, но не заменяет инженерный расчёт уплотнения под конкретный узел.

Какие данные нужны для заказа

Чтобы изготовить точеное уплотнение, желательно передать:

  • чертёж, эскиз или старый образец

  • внутренний и наружный диаметр, высоту и ширину канавки

  • профиль рабочей кромки

  • рабочую среду, давление, температуру и скорость движения

  • тип узла: шток, поршень, статическое соединение, направляющая

  • материал старого уплотнения, если известен

  • количество деталей и срочность

Если есть только изношенный образец — это отправная точка, но не источник истины по размерам. Старое уплотнение может быть растянуто, сплющено или набухшее. Размеры лучше сверять с посадочным местом.

Когда лучше выбрать пресс-форму

Пресс-форма предпочтительна, если деталь сложная по геометрии, должна быть полностью резиновой с высокой повторяемостью свойств или будет выпускаться регулярно. Иногда оснастка оправдана даже при небольших объёмах — если профиль невозможно качественно получить механической обработкой.

Это не всегда дороже. При достаточном тираже формование снижает цену единицы и даёт более стабильные характеристики партии.

Иногда оптимальный путь — смешанный: сначала точеный прототип, чтобы проверить геометрию в реальном узле, а после подтверждения — пресс-форма для серии.

Что стоит запомнить

Точение — это про скорость и гибкость. Нестандартный размер, малая партия, срочный ремонт — там, где пресс-форма не успевает или не окупается.

Пресс-форма — про стабильность и серию. Но выбор между ними редко бывает очевидным с первого взгляда: иногда то, что кажется разовым заказом, через полгода превращается в регулярную потребность. Поэтому разговор о технологии лучше начинать не после того, как всё сломалось, а когда ещё есть время подумать.
