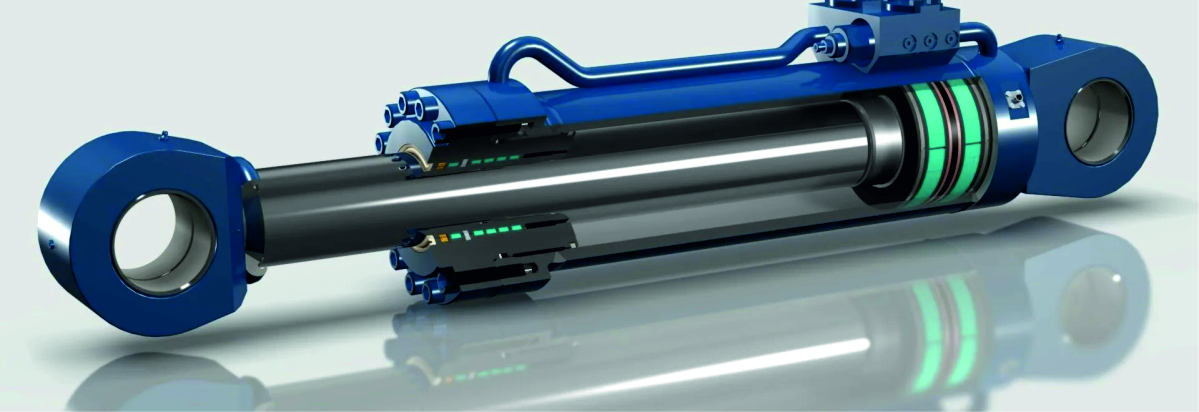

Гидравлические цилиндры по своей сути являются объёмными гидравлическими двигателями, или как их еще называют гидромоторами, которые преобразуют энергию жидкости в механическую энергию, создающую возвратно-поступательные движения. Подвижное (выходное) звено – это рабочий элемент, которым может быть шток или сам корпус (гильза) цилиндра.

Классификация гидроагрегатов

Цилиндрические гидромоторы бывают разные – их делят на типы по различным признакам. Рассмотрим основные из них.

По направлению действия рабочей жидкости

  1. Односторонние

У этих устройств шток двигается только в одну сторону — его толкает жидкость под давлением. На место его возвращает сила тяжести либо сжатая пружина.

  1. Двусторонние

Шток этих гидроцилиндров движется туда-сюда, то есть в двух направлениях. В движение он приводится жидкостью (чаще всего это масло).

Есть один нюанс: у штока двусторонних цилиндров разные площади во время прямого и возвратного ходов, а потому в первом случае элемент работает быстрее, чем во втором.

Работая в одних и тех же условиях, двусторонние модели генерируют большее усилие, чем агрегаты одностороннего действия. Связано это с тем, что односторонние образцы дополнительно расходуют «силы» на борьбу с пружиной на прямом ходу.

Двусторонние гидродвигатели нашли широкое применение в таких сферах, как:

  • поднимание/опускание самосвальных ковшей;

  • поднимание/опускание бульдозерных отвалов.

Также они нередко встречаются в различной специализированной технике (в т.ч. в станках и прессах), в которой прямой ход требует больше энергии, чем возвратный.

По характеру хода

  1. Гидроагрегаты телескопические

Данный тип гидроцилиндров получил своё название благодаря особенной форме, которая схожа с телескопом или подзорной трубой. Такой дизайн эти модели имеют потому, что шторки у них входят одна в другую, как матрёшки. Такая конструкция помогает достичь большого хода в исходной позиции.

Телескопические устройства бывают:

  • односторонними;

  • двусторонними.

Именно они лучше всего подходят для ситуаций, при которых есть необходимость в значительной величине перемещения при малых габаритах техники. Эти аппараты очень часто применяются в самосвалах.

  1. Гидроцилиндры одноступенчатые

Эти модели представляют собой классические двигатели с 1-м штоком и 1-й гильзой.

По типу рабочего звена

  1. Плунжерные

Плунжер, он же рабочий элемент, приводится в действие рабочей жидкостью. Осуществление обратного хода реализуется под влиянием внешних сил либо сил тяжести. Цилиндр может перемещаться с различной скоростью, что зависит от таких параметров, как:

  • расходные свойства рабочей жидкости;

  • диаметр плунжера.

Особенность плунжерных агрегатов состоит в том, что они бывают лишь односторонними и имеют исключительно односторонний шток.

  1. Сильфонные и мембранные

Под сильфонным цилиндром стоит понимать линейный гидродвигатель, где рабочим механизмом является поршень. Как только в полость поршня проникает рабочая жидкость, шток начинает выдвигаться, преодолевая усилие нагрузки, а когда жидкость оказывается в полости штока, происходит его втягивание, соответственно.

Изготавливаются сильфоны из металлических сплавов, а для спецтехники с невысокой нагрузкой вполне можно использовать агрегаты с резиной либо фторлоном.

Мембранные гидроцилиндры называются так потому, что в их конструкции присутствует гладкая или гофрированная мембрана. Их изготавливают из резинотканевых материалов, которые выдерживают давление до 1 Мегапаскаля.

Корпус этих гидроцилиндров герметичен, потому что в нём установлены специальные элементы – манжетные уплотнители. Они не позволяют жидкостям перетекать из одной полости в другую. Более того, грязесъёмники защищают сам цилиндр от попадания внутрь пыли и загрязнений.

В данной категории представлены модели как одностороннего, так и двустороннего действия.

Заключение

Гидроцилиндры представляют собой сложные механизмы, имеющие различные конструкции и разный тип действия. Они могут иметь не только основные, но и дополнительные опции, например, функцию торможения, две и даже несколько позиций штоков (двухпозиционные и многопозиционные) и прочие возможности. Поэтому, чтобы подобрать гидрооборудование, соответствующее конкретным свойствами и требованиям, нужно точно знать, для чего вы его приобретаете, в каких условиях будете использовать и какой именно функционал вам нужен.
