Правильный выбор резиновой смеси: от каучука до готового изделия

Резиновая смесь — это не просто «сырье для резины», а рабочий полуфабрикат, из которого после вулканизации получают готовое изделие с нужными свойствами. Именно на этапе подбора смеси закладываются стойкость к маслу, пару, озону, морозу, остаточная деформация и срок службы детали.

На практике ошибки чаще возникают не из-за неправильного размера изделия, а из-за неверного выбора материала. Внешне два уплотнения могут выглядеть одинаково, но в работе одно спокойно выдержит год в масляной среде, а другое начнет разбухать, твердеть или трескаться через несколько месяцев.

В этой статье разберем:

• что входит в состав резиновой смеси;

• какие синтетические каучуки используют в промышленности;

• чем отличаются материалы по химической стойкости и температуре;

• почему одной марки каучука недостаточно для правильного выбора.

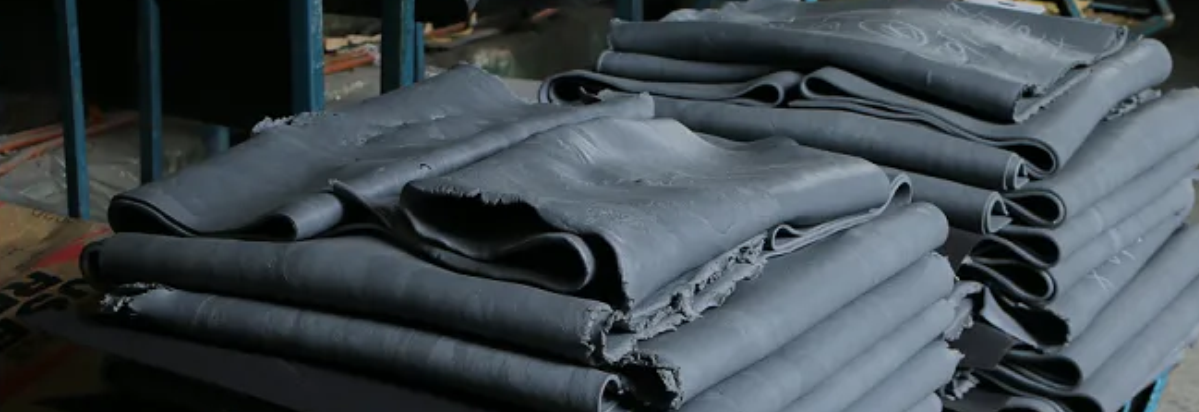

Что такое резиновая смесь

Резиновую смесь готовят до вулканизации на смесительном оборудовании. Это композиция, в которой каучук служит основой, а остальные компоненты задают механические, химические и технологические свойства.

Что входит в состав резиновой смеси

• Каучук — определяет базовую химическую стойкость, морозостойкость и температурный диапазон.

• Вулканизующие агенты — сера, пероксиды и другие системы, которые формируют поперечные связи между макромолекулами.

• Наполнители — технический углерод, силика и другие добавки, влияющие на прочность, износ и твердость.

• Пластификаторы — улучшают перерабатываемость, эластичность и поведение при низких температурах.

• Антиоксиданты и антиозонанты — замедляют старение и защищают материал при хранении и эксплуатации.

• Ускорители вулканизации — помогают стабильно вести процесс и сокращают производственный цикл.

Даже если два изделия сделаны на одном и том же каучуке, они могут заметно отличаться по ресурсу. Причина обычно в рецептуре: разном наполнении, типе вулканизации, количестве пластификатора и стабилизаторов.

Почему важен не только каучук, но и рецептура

При выборе материала часто смотрят только на семейство каучука: NBR, EPDM, CR или FKM. Для грубой первичной оценки этого хватает, но для реальной эксплуатации такого уровня детализации мало.

На свойства изделия влияют:

• содержание акрилонитрила в NBR;

• серная или пероксидная вулканизация в EPDM;

• наличие специальных топливостойких или паростойких компаундов;

• твердость по Шору;

• остаточная деформация сжатия;

• требования по пищевой, медицинской или пожарной сертификации.

Поэтому корректно подбирать не просто «каучук», а конкретную резиновую смесь под рабочую среду и режим.

Основные типы синтетических каучуков

1. NBR — бутадиен-нитрильный каучук

NBR остается базовым выбором для масляных и топливных сред. Его часто используют в уплотнениях, манжетах, прокладках и других деталях, работающих в контакте с минеральными маслами и гидравлическими жидкостями.

Что важно знать про NBR

NBR — это сополимер бутадиена и акрилонитрила. Содержание акрилонитрила влияет на поведение материала: чем его больше, тем выше стойкость к маслам, но тем слабее морозостойкость.

Например, СКН-26 — одна из типовых марок нитрильного каучука с содержанием акрилонитрила около 26%. Для стандартных компаундов на его основе часто ориентируются на диапазон от -30 °C до +100 °C.

Где применяется NBR

• уплотнения для гидравлики;

• топливные системы;

• маслостойкие кольца и прокладки;

• технические изделия общего промышленного назначения.

Ограничения NBR

NBR плохо переносит длительное воздействие озона, ультрафиолета и атмосферного старения. Также его не выбирают для тормозных жидкостей на гликолевой основе и ряда полярных растворителей.

2. SBR — бутадиен-стирольный каучук

SBR чаще воспринимают как материал общего назначения. Он широко используется в шинной промышленности, транспортерных лентах и технических пластинах, где важны износостойкость и стоимость, но нет жестких требований к химической стойкости в масляной среде.

Характеристики SBR

Для типовых решений по температуре обычно ориентируются на диапазон от -50 °C до +100 °C. По износостойкости SBR часто превосходит натуральный каучук, но к маслам и топливу устойчив ограниченно.

Где SBR применяют редко

Для ответственных уплотнений в агрессивных средах SBR используют нечасто. В минеральных маслах он склонен к набуханию, поэтому в таких узлах обычно рассматривают другие материалы.

3. EPDM — этилен-пропиленовый каучук

EPDM ценят прежде всего за стойкость к погодным воздействиям, озону, горячей воде и пару. Это один из основных материалов для водных и наружных применений.

Сильные стороны EPDM

• высокая стойкость к озону и УФ;

• хорошее поведение в горячей воде;

• применение в системах отопления и водоснабжения;

• совместимость с рядом гликолевых сред.

Температурный режим

Для типовых компаундов часто указывают диапазон от -40 °C до +150 °C. При пероксидной вулканизации верхний предел может быть выше, а устойчивость к пару — лучше, чем у серных систем.

Ограничения EPDM

Минеральные масла и бензин для этого материала не подходят: EPDM в таких средах может сильно набухать и терять рабочие свойства.

4. CR — хлоропреновый каучук

CR, известный также по торговому названию Neoprene, используют там, где нужен компромисс между стойкостью к погоде, озону, воде и умеренной маслостойкостью.

Где CR бывает полезен

• уплотнения в холодильной технике;

• кабельные оболочки;

• ремни и технические чехлы;

• изделия, где важна умеренная атмосферостойкость.

Особенности материала

Типичный температурный диапазон для CR — от -40 °C до +100 °C. По стойкости к озону он заметно лучше NBR, но обычно уступает EPDM. Еще одна особенность — самозатухание при горении, поэтому CR рассматривают там, где это свойство имеет значение.

5. VMQ и FVMQ — силиконовые каучуки

VMQ применяют тогда, когда на первый план выходят температура, инертность и стабильность в статике. FVMQ — более специализированный вариант: это фторсиликон, у которого улучшена стойкость к топливу и маслам по сравнению с обычным VMQ.

VMQ

Для силиконовых компаундов типичен диапазон от -60 °C до +200 °C, а для отдельных решений — выше в кратковременном режиме. Материал часто используют в пищевой, медицинской и высокотемпературной технике.

FVMQ

FVMQ выбирают для топливных систем, авиации и статических уплотнений, где обычный силикон уже недостаточно стоек к маслам и топливу. Для отдельных низкотемпературных марок встречаются значения до -73 °C, но такие пределы нужно подтверждать по документации конкретного компаунда.

Ограничения силиконовых каучуков

Главная оговорка — сравнительно невысокая механическая прочность и износостойкость. Для динамических уплотнений под нагрузкой силиконы применяют с осторожностью.

6. FKM/FPM и FFKM — фторэластомеры

FKM используют там, где обычные маслостойкие каучуки уже не дают нужной химической стойкости или температурного запаса. FFKM — это следующий уровень по химической устойчивости, но и стоимость у него существенно выше.

FKM/FPM

Для типовых марок FKM часто ориентируются на диапазон от -20 °C до +200 °C. Материал хорошо работает в маслах, топливе и во многих агрессивных средах.

Что важно не упрощать

Фраза «FKM устойчив ко всей химии» некорректна. У него есть ограничения по кетонам, аминам, сложным эфирам и горячему пару. Если узел работает в сложной химической среде, без даташита и таблицы совместимости лучше не принимать решение.

FFKM

Перфторэластомеры применяют в наиболее тяжелых условиях, где критична максимальная химическая стойкость. Это уже не массовое решение, а материал для специфических отраслей и дорогих узлов.

7. ACM — полиакрилатный каучук

ACM рассматривают там, где нужна повышенная термостойкость в масляной среде, а стандартного NBR уже недостаточно.

Свойства ACM

Типичный рабочий диапазон — от -15 °C до +175 °C. По стойкости к маслам и температуре ACM часто превосходит NBR, поэтому его используют в уплотнениях для трансмиссий и двигателей.

Ограничения ACM

За термостойкость приходится платить более слабой морозостойкостью. Для воды и пара ACM обычно не рекомендуют, а стойкость к топливам зависит от марки и условий работы.

8. BR — полибутадиеновый каучук

BR ценят за эластичность и износостойкость, но в чистом виде для уплотнений он используется редко. Чаще его вводят в смесь с другими каучуками, когда нужно улучшить морозостойкость или работу на износ.

9. IIR — бутиловый каучук

Бутиловый каучук отличается низкой газопроницаемостью, поэтому его применяют там, где важно удерживать газ или работать в вакуумных и мембранных системах.

Основные свойства IIR

• низкая газопроницаемость;

• типичный температурный диапазон от -50 °C до +120 °C;

• применение в камерах шин, мембранах и ряде герметизирующих элементов.

Особенность при смешивании

IIR не всегда удобно совмещается с другими каучуками в рецептуре, и это учитывают на стадии разработки смеси.

10. ECO — эпихлоргидриновый каучук

ECO применяют в тех случаях, где важны стойкость к маслам, озону и сравнительно низкая газопроницаемость.

Где используют ECO

• топливные шланги;

• диафрагмы;

• технические изделия для контакта с топливом и масляными средами.

Для типовых решений часто ориентируются на диапазон от -40 °C до +120 °C.

Таблица химической стойкости резины

Таблица носит ориентировочный характер. Для ответственных и критических применений материал проверяют по даташиту производителя, а не только по сводной таблице.

Химическое воздействие на резину

Разъедает ли щелочь резину

Зависит от конкретного эластомера. Щелочные среды сравнительно слабо влияют на NBR, EPDM и CR, но при высоких концентрациях и температуре картина меняется. Если узел работает именно в щелочи, EPDM обычно рассматривают одним из первых.

Резина и ацетон

Совместимость с ацетоном и другими растворителями определяется типом каучука. Например, EPDM часто переносит кетоны лучше, чем NBR или FKM. NBR и SBR в ацетоне склонны к набуханию. У CR чувствительность к ароматическим и кислородсодержащим растворителям тоже заметная.

Чем растворить синтетический каучук

До вулканизации смесь можно переводить в более подвижное состояние с помощью растворителей вроде бензина, толуола или хлороформа. После вулканизации ситуация меняется: образуется сшитая пространственная сеть, и готовая резина обычно уже не растворяется полностью, а только набухает.

Физические свойства и поведение при эксплуатации

Что происходит с резиной при нагревании

При перегреве материал постепенно теряет эластичность, ускоренно стареет и начинает разрушаться по механизму термоокислительной деструкции. Условные верхние пределы для типовых компаундов такие:

• NBR: +100...+120 °C

• EPDM: +150...+170 °C при подходящей системе вулканизации

• VMQ: +200...+230 °C

• FKM: +200...+250 °C

Превышение этих значений не всегда приводит к мгновенному отказу, но ресурс детали при этом сокращается заметно.

Усадка резины

Усадкой называют уменьшение размеров после вулканизации и в ряде случаев во время эксплуатации. На нее влияют:

• тип каучука;

• состав наполнителей;

• режим вулканизации;

• температурный режим работы.

Для ориентировки часто используют такие значения:

• NBR: около 1,5–3,5 %

• VMQ: около 2–5 %

Это не универсальные цифры. Реальная усадка зависит от компаунда, геометрии изделия и оснастки, поэтому ее всегда учитывают при проектировании пресс-форм.

Синтетический каучук: основные физические свойства

• Эластичность — способность восстанавливать форму после деформации.

• Твердость — обычно измеряется по Шору; для разных изделий диапазон может быть от 30 до 90 единиц.

• Остаточная деформация сжатия — один из ключевых параметров для уплотнений.

• Прочность на разрыв — зависит от рецептуры и может находиться примерно в диапазоне от 5 до 30 МПа.

• Морозостойкость — определяется типом каучука и компаунда, температура хрупкости может заметно различаться.

Резинотехническая смесь: производство и контроль

Резинотехническую смесь готовят на смесителях с дозированием компонентов по рецептуре. После смешения контролируют не только состав, но и технологическое поведение полуфабриката.

Что обычно проверяют

• вязкость по Муни;

• время вулканизации;

• твердость после вулканизации;

• прочностные характеристики;

• старение в термостате;

• стабильность параметров от партии к партии.

Резиновая смесь-шинка — это полуфабрикат в виде полос или заготовок для дальнейшего формования.

CR и NBR: сравнение для практического выбора

Если узел работает в масляной среде внутри помещения, чаще начинают с NBR. Если важнее устойчивость к погоде, озону или есть требования к самозатухающему материалу, логичнее смотреть в сторону CR.

Практические рекомендации по выбору

1. Сначала определите рабочую среду. Масло, вода, пар, топливо, воздух и химия требуют разного подхода.

2. Проверьте реальную температуру работы. Желательно иметь запас по верхнему пределу хотя бы 10–15 °C.

3. Не ограничивайтесь общей таблицей совместимости. Для ответственных узлов даташит надежнее любой сводной таблицы.

4. Учитывайте режим работы. Для подвижных уплотнений важны износостойкость, трение и остаточная деформация.

5. Запрашивайте документы. Пищевая, медицинская и пожарная безопасность должны подтверждаться сертификацией.

6. Не экономьте на рецептуре. Дешевый компаунд без нормальной стабилизации стареет быстрее даже при правильном выборе каучука.

Вместо заключения

Правильный выбор резиновой смеси — это всегда подбор под конкретные условия работы, а не выбор «самого хорошего каучука». Для масел обычно рассматривают NBR, для воды и пара — EPDM, для химически сложных сред и высоких температур — FKM, для широкого температурного диапазона и статических узлов — VMQ.

Но внутри каждого семейства остаются важные нюансы: содержание акрилонитрила в NBR, система вулканизации в EPDM, специальные марки FKM для отдельных сред, топливостойкие варианты силиконов и особенности конкретной рецептуры.

На практике даташит производителя почти всегда полезнее, чем общая рекомендация из интернета. Если при заказе сразу указать среду, температуру, давление, динамику работы и требования к сертификации, риск ошибки на подборе становится значительно ниже.
