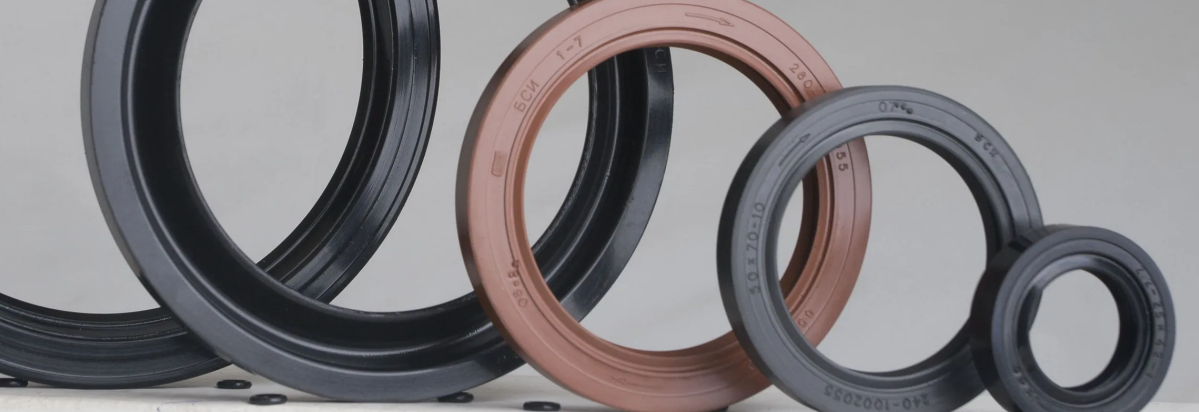

Основные параметры резиновых уплотнений

Резиновое уплотнение кажется простой деталью, пока в узле не появляется течь, подсос воздуха или быстрый износ. Обычно проблема не в том, что кольцо «плохое», а в неправильном подборе: не тот размер, неподходящая резина, слишком мягкий материал, высокая температура или поврежденная канавка.

Под резиновыми уплотнениями чаще всего имеют в виду кольца круглого сечения, манжеты, прокладки, шнуры, грязесъемники и профильные элементы. В этой статье основной акцент сделан на уплотнительных кольцах. Именно по ним чаще всего возникают вопросы: как измерить резиновое кольцо, как подобрать уплотнительное кольцо по размеру и что означает обозначение типоразмера.

Что учитывать при подборе

Для выбора уплотнения недостаточно знать только наружный диаметр. Нужно смотреть на несколько параметров сразу:

• форму уплотнения;

• внутренний диаметр;

• диаметр сечения;

• материал резины;

• твердость;

• рабочую температуру;

• давление;

• среду контакта;

• режим работы узла;

• размеры и состояние канавки.

Если ошибиться хотя бы в одном пункте, кольцо может плохо обжаться, перекрутиться, набухнуть, задубеть или разрушиться раньше срока.

Типы резиновых уплотнений

Уплотнения различаются по форме и назначению. Самый распространенный вариант — кольцо круглого сечения. Его ставят в статические соединения, гидравлические и пневматические узлы, топливные системы, клапаны, насосы и распределители.

Также используют:

• X-образные кольца;

• прямоугольные кольца;

• плоские прокладки;

• резиновые шнуры;

• манжеты;

• грязесъемники;

• профильные уплотнения по чертежу.

Кольцо круглого сечения работает за счет деформации. При сжатии оно перекрывает зазор между деталями. Но это работает только при нормальном совпадении размеров кольца, канавки и степени обжатия.

Основные размеры уплотнительного кольца

Размеры уплотнительного кольца обычно описывают двумя величинами:

1. Внутренний диаметр — расстояние между внутренними стенками кольца.

2. Диаметр сечения — толщина круглого резинового профиля.

Кольцо с внутренним диаметром 20 мм и сечением 3 мм — это не то же самое, что кольцо с наружным диаметром 20 мм и сечением 3 мм. Поэтому при заказе нужно понимать, какой именно диаметр измеряется.

Наружный диаметр можно посчитать примерно так:

наружный диаметр = внутренний диаметр + 2 × диаметр сечения

Например, кольцо 20×3 мм будет иметь наружный диаметр около 26 мм.

Обозначение уплотнительных колец круглого сечения

Обозначение уплотнительных колец круглого сечения зависит от стандарта, каталога производителя или внутренней системы поставщика. В документации обычно указывают внутренний диаметр, наружный диаметр или диаметр посадочного места, а также диаметр сечения.

Если есть чертеж, старое обозначение или маркировка из паспорта оборудования, лучше передать поставщику все данные:

• обозначение из документации;

• внутренний диаметр;

• диаметр сечения;

• материал или рабочую среду;

• температуру;

• давление;

• тип узла: статический или подвижный.

Так меньше риск заказать кольцо похожего размера, но с другим сечением или из неподходящей резины.

Как измерить резиновое кольцо

Перед измерением кольцо нужно очистить от масла, грязи и старой смазки. Если оно уже работало в узле, размеры могут отличаться от первоначальных: резина растягивается, сплющивается, набухает или твердеет.

Порядок измерения простой:

1. Положите кольцо на ровную поверхность без растяжения.

2. Измерьте внутренний диаметр штангенциркулем.

3. Измерьте диаметр сечения в нескольких местах.

4. Проверьте, нет ли сплющенных участков.

5. Сравните данные с размерами канавки или таблицей стандартных колец.

Если кольцо сильно изношено, одного замера старой детали недостаточно. Лучше дополнительно измерить посадочное место. Особенно это важно для гидравлики и пневматики, где небольшая ошибка по сечению меняет степень обжатия.

Как измерить диаметр резинового кольца

Когда говорят «как измерить диаметр резинового кольца», могут иметь в виду разные размеры:

• внутренний диаметр;

• наружный диаметр;

• диаметр сечения.

Для заказа чаще всего нужны внутренний диаметр и сечение. Наружный диаметр используют как контрольный параметр, но по нему одному подобрать кольцо трудно. У двух колец может быть одинаковый наружный диаметр, но разное сечение и разный внутренний размер.

Размеры уплотнительных колец и таблицы

Размеры уплотнительных колец круглого сечения часто подбирают по стандартным таблицам. В них указывают типоразмеры, диаметры сечения и посадочные размеры. Это удобно, когда нужно найти стандартное кольцо вместо изготовления по индивидуальному чертежу.

Таблица размеров помогает подобрать диаметр и сечение, но не заменяет проверку материала и условий работы.

Материал резинового уплотнения

Материал определяет, где кольцо сможет работать. Нельзя считать, что любое резиновое кольцо подходит и для масла, и для воды, и для топлива, и для пара.

Чаще всего используют:

• NBR — масла, топливо, гидравлические жидкости на минеральной основе;

• EPDM — вода, пар, атмосферные условия, озон; обычно не подходит для нефтепродуктов;

• VMQ / силикон — широкий температурный диапазон, но ограниченная механическая стойкость;

• FKM / фторкаучук — повышенные температуры, масла, топливо, часть агрессивных сред;

• PU / полиуретан — высокая износостойкость, особенно в гидравлических узлах.

Материал лучше выбирать не по названию, а по условиям работы: среде, температуре, давлению и характеру нагрузки.

Твердость резинового уплотнения

Твердость показывает, насколько материал сопротивляется вдавливанию и деформации. Для резиновых уплотнений часто используют шкалу Shore A: чем выше значение, тем жестче материал.

Мягкое кольцо легче обжимается и лучше компенсирует небольшие неровности. Но при высоком давлении его может выдавить в зазор. Более твердое кольцо лучше держит нагрузку, зато требует точной канавки и правильного обжатия.

Если в документации указана твердость, менять ее «на глаз» не стоит. Совпадающий размер не спасет, если материал слишком мягкий или слишком жесткий для конкретного узла.

Рабочая температура

Температура влияет на эластичность и старение резины. На холоде материал теряет гибкость и хуже обжимается. При перегреве быстрее стареет, трескается и хуже возвращается к исходной форме.

При подборе смотрят на:

• минимальную и максимальную рабочую температуру;

• резкие перепады;

• постоянный или кратковременный режим работы;

• контакт с горячей жидкостью, воздухом или паром.

Лучше учитывать не только обычный режим, но и кратковременные пики температуры.

Давление и тип соединения

Один и тот же размер резинового кольца может по-разному работать в статическом и подвижном соединении. В статическом узле детали не перемещаются относительно друг друга. В динамическом есть движение: возвратно-поступательное, вращательное или колебательное.

При высоком давлении важен зазор между деталями. Если он слишком большой, кольцо может выдавить из канавки. В таких случаях применяют более твердую резину, меняют посадочное место или добавляют защитные кольца.

Для подвижных соединений дополнительно смотрят на трение, смазку, скорость движения, шероховатость поверхности и износостойкость материала.

Химическая стойкость

Химическая стойкость показывает, сохраняет ли резина свойства при контакте с конкретной средой. Неподходящий материал может набухнуть, размягчиться, растрескаться или потерять прочность.

Например, кольцо, которое нормально работает в воде, может быстро выйти из строя в масле. А материал для минерального масла не всегда выдерживает растворители или пар.

При заказе лучше указывать конкретную среду: гидравлическое масло, дизельное топливо, бензин, антифриз, морскую воду, сжатый воздух, пищевую среду или химический раствор.

Степень обжатия и посадочная канавка

Уплотнительное кольцо работает за счет контролируемой деформации. Если обжатия нет, герметичности тоже не будет. Если обжатие слишком сильное, резина быстрее потеряет форму.

При подборе смотрят не только на кольцо, но и на канавку:

• ширину и глубину;

• диаметр посадочного места;

• зазор между деталями;

• наличие фасок;

• шероховатость поверхности;

• направление давления.

Чтобы подобрать уплотнительное кольцо круглого сечения по размеру канавки, нужно выбрать такое сечение, при котором кольцо нормально обожмется, но не будет зажато чрезмерно.

Как подобрать резиновое уплотнительное кольцо

Удобнее идти по шагам:

1. Определить, где стоит уплотнение.

2. Измерить канавку или посадочное место.

3. Измерить старое кольцо, если оно сохранилось.

4. Уточнить рабочую среду.

5. Проверить температуру и давление.

6. Выбрать материал.

7. Подобрать внутренний диаметр и сечение.

8. Проверить, нужно ли защитное кольцо.

9. Убедиться, что монтаж не повредит резину.

Такой подход надежнее, чем подбор только по наружному диаметру или по приблизительному сходству со старой деталью.

Можно ли уменьшить уплотнительное кольцо

Такой вопрос возникает, когда купленное кольцо оказалось немного больше нужного. Надежного способа уменьшить резиновое кольцо без потери свойств нет.

Нагрев, растворители, длительное сжатие и попытки «усадить» кольцо могут испортить материал. Даже если размер визуально станет ближе к нужному, резина может потерять эластичность, набухнуть или начать пропускать среду после монтажа.

Для ответственного узла лучше подобрать кольцо нужного типоразмера или заказать изделие по размерам.

Качество поверхности и монтаж

На работу уплотнения влияет не только само кольцо, но и состояние деталей. Острые кромки, заусенцы, грязь, коррозия и грубая шероховатость могут повредить резину уже при установке.

Перед монтажом проверьте:

• нет ли задиров в канавке;

• сняты ли острые кромки;

• чистая ли посадочная поверхность;

• подходит ли смазка к материалу кольца;

• не перекручено ли кольцо при установке.

Даже качественное кольцо быстро выйдет из строя, если его поставить в поврежденную канавку.

Хранение резиновых уплотнений

Резина стареет не только в работе, но и на складе. На нее влияют свет, тепло, озон, масла, топливо и постоянная деформация. Поэтому уплотнения лучше хранить в закрытой упаковке, в сухом помещении, без прямого солнца и контакта с агрессивными веществами.

Если кольцо долго лежало на морозе, перед монтажом ему нужно дать восстановиться при комнатной температуре.

Частые ошибки при выборе

Чаще всего проблемы появляются из-за простых ошибок:

• кольцо подбирают только по наружному диаметру;

• не учитывают диаметр сечения;

• меняют материал без проверки химической стойкости;

• ставят старое демонтированное кольцо обратно;

• пытаются уменьшить кольцо нагревом или растворителем;

• монтируют без фасок и смазки;

• берут слишком мягкую резину для высокого давления;

• ставят новое кольцо в изношенную канавку.

Иногда узел проходит сборку нормально, а течь появляется позже: после нагрева, давления или нескольких рабочих циклов.

Что указать при заказе уплотнения

Чтобы поставщик правильно подобрал изделие, лучше сразу передать:

• тип уплотнения;

• внутренний диаметр;

• наружный диаметр;

• диаметр сечения;

• размеры канавки;

• материал, если он известен;

• рабочую среду;

• температуру;

• давление;

• режим работы;

• чертеж или фото старого изделия.

Если точного обозначения нет, начните с размеров и условий эксплуатации. По этим данным можно подобрать стандартное кольцо или изготовить уплотнение по индивидуальным параметрам.

Итог

Основные параметры резиновых уплотнений — это не только диаметр и толщина. Для нормальной работы нужно учитывать форму, материал, твердость, рабочую среду, температуру, давление, тип соединения и посадочную канавку.

Если нужно подобрать уплотнительное кольцо по размеру, измеряйте не только старое изделие, но и посадочное место. А если узел работает под давлением, при высокой температуре или в химически активной среде, лучше подбирать кольцо по техническим условиям, а не по примерному совпадению размеров.

FAQ

Как измерить резиновое кольцо для замены?

Измерьте внутренний диаметр и диаметр сечения. Лучше использовать штангенциркуль и не растягивать кольцо во время замера. Если старое уплотнение деформировано, дополнительно измерьте канавку или посадочное место.

Какие размеры резинового кольца нужны для заказа?

Обычно нужны внутренний диаметр и диаметр сечения. Наружный диаметр можно указать как дополнительный параметр. Также желательно передать материал, рабочую среду, температуру и давление.

Как подобрать уплотнительное кольцо по размеру канавки?

Измерьте ширину и глубину канавки, диаметр посадочного места и зазор между деталями. После этого подберите кольцо с таким сечением, чтобы при сборке оно получило нормальное обжатие.

Можно ли уменьшить уплотнительное кольцо?

Надежно уменьшить резиновое уплотнительное кольцо нельзя. Нагрев, растворители и другие бытовые способы могут повредить материал. Лучше подобрать кольцо нужного размера.

Чем отличаются типы уплотнительных колец?

Они отличаются формой профиля, назначением и условиями работы. Кольца круглого сечения применяются широко, X-образные могут использоваться в динамических узлах, а прямоугольные и профильные кольца подбирают под конкретную конструкцию посадочного места.
