Общие сведения о гидравлических манжетах



Гидравлические манжеты представляют собой прочный эластичный уплотнитель кольцевидной формы, который устанавливается в любом оборудовании, работающим по принципу гидравлики.

Такое оборудование требует наличия гидравлических компонентов: насосов, цилиндров, моторов, аккумуляторов. Устройство компонентов предусматривает использование уплотнительных элементов, которые защищают рабочую поверхность от изнашивания, попадания пыли и мусора. Препятствуют вытеканию смазочного материала и гидравлической жидкости, обеспечивая герметизацию.

Материал, из которого производятся уплотнители, должен быть прочным, устойчивым к широкому диапазону температур (от −60°С до + 270°С) и к агрессивным смесям. Полиуретан, а также полимеры на основе каучука (например, NBR, FKM, FPM, Viton) — самые распространенные материалы при производстве гидравлических уплотнителей. Данные материалы характеризуются высокими показателями устойчивости к вышеперечисленным средам.

Гидравлические манжеты

Любой гидравлический механизм предусматривает цилиндр, работа которого основывается на принципе возвратно-поступательного движения. Длительная эксплуатация обеспечивается смазочными материалами и установкой гидравлической манжеты. Эластичный уплотнитель устанавливается на поршнях и штоках гидравлических цилиндров.

По назначению гидравлические манжеты подразделяются на виды:

  • изделия, уплотняющие шток;
  • манжеты, уплотняющие поршень;
  • уплотнительные элементы для системы поршень-шток (воротниковые манжеты).

Спектр гидравлических уплотнителей очень широк. Рекомендуется разовое их использование. После разборки узла предполагается установка нового резинового кольца. Для оборудования на гидравлическом или пневматическом принципе работы применяются уплотнительные изделия разного размера и конструкции.

По конструкции они делятся на замкнутые и разомкнутые. Преимуществом первого типа является износоустойчивость. Уплотнители второй группы отличаются легкостью монтажа и обслуживания, но при длительности эксплуатации менее эффективны.

Требования к гидравлическим манжетам

Изготовление и использование гидравлических манжет, к примеру, регламентируется ГОСТом 14896-84 — манжеты уплотнительные резиновые для гидравлических устройств.

В документе четко обозначены размеры гидравлических манжет и требования к изготавливаемым изделиям. Нормативный документ четко обозначает типоразмеры манжет в соответствии с размерами цилиндра и штока. Поданный чертеж и размерная сетка указывают производителям на допустимые варианты изготовления уплотнителей.

При подборе нужного уплотнительного кольца или манжеты следует знать размеры, в какой среде оно будет использоваться и, какими техническими характеристиками должно обладать. Такой подход обеспечит долгосрочное применение и эксплуатацию оборудования.

Классификация гидравлических уплотнителей

Единую таблицу классификации гидравлических уплотнителей создать сложно, поскольку они представлены в многочисленных вариациях, моделях, материалах и размерах.

По конструкции производимые уплотнители делятся на следующие типы:

  • армированные (сальники);
  • гидравлические (манжеты):
  • воротниковый уплотнитель;
  • V-образной формы;
  • шевронный уплотнитель;
  • пневматические манжеты;
  • грязесъемники и скребки;
  • уплотнительные кольца и шнуры.

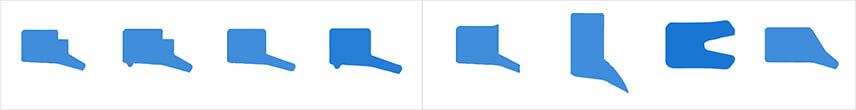

 Гидравлические уплотнения

Внутри армированных сальников установлено стальное кольцо и пружина. Данные манжеты имея стальной каркас надежно запрессовываются в вал и работают на вращение, препятствуя вытеканию рабочей жидкости. Устанавливаются в основном на редукторы, вертлюги и т.д.

Воротниковый уплотнитель используется в целях герметизации пространства между металлом. Отличаются работоспособностью в широком перепаде температур: от −30°С до +100°С, в зависимости от материала уплотнения (возможно применение специальных термостойких материалов, которые сохраняют свои свойства при температурах до +250°С, например, фторкаучук — FKM, СКФ).

Манжета V-образной формы применяется в электрических двигателях в комплекте с другими видами уплотнителей. Устанавливается в промежутке между цилиндром и поршнем. Работает в тепловом диапазоне от −20°С до +200°С.

Шевронный уплотнитель изготавливается для уплотнения цилиндров и штоков, диаметром до 2000мм. Обычно устанавливается на промышленные гидравлические прессы. Выдерживает рабочее давление 65 Мпа. Показывает отличную стойкость в среде пресной и соленой воды, нефти, масел. Имеет температурный диапазон от −50°С до +250°С, зависимости от подобранного материала.

Пневматические манжеты. Использование изделий в пневматических устройствах требует дополнительного уровня уплотнения для полной герметизации. Такие резинки обеспечивают минимальное трение и применяются в условиях отсутствия смазки или при минимальном ее количестве. Устойчивы к перепадам давления и допустимых нагрузок, обычно делаются из резины или других мягких материалов.

Грязесъемные кольца и скребки. Их главной целью является защита гидроцилиндра от проникновения пыли, мусора и других загрязнений, которые могут сократить эксплуатационный срок механизма. Как вариант размещения — установка в закрытые канавки.
