Из каких эластомеров изготавливают уплотнительные кольца: технический гид

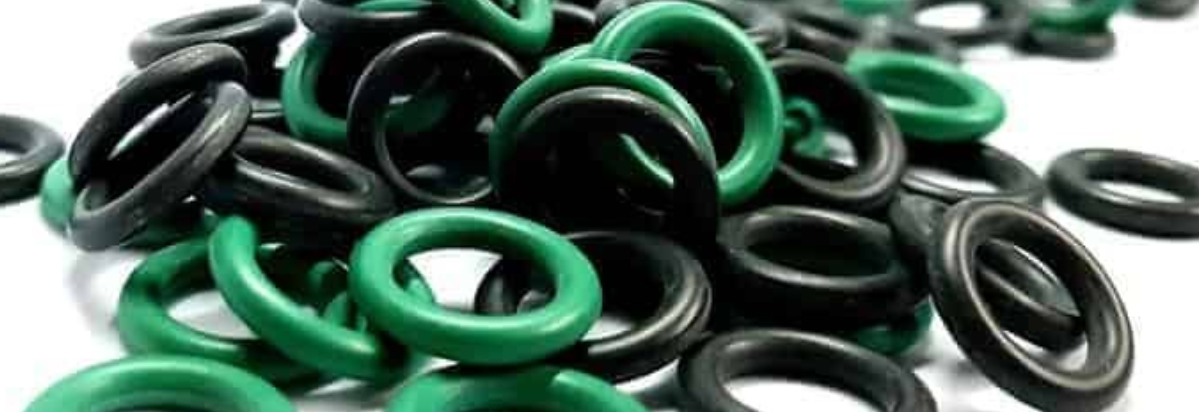

Уплотнительное кольцо (O-ring) используют там, где нужно удержать жидкость или газ внутри узла и не допустить подсоса загрязнений снаружи. На практике ресурс такого уплотнения определяется не только размером кольца и качеством канавки, но и тем, насколько точно подобран материал под рабочую среду, температуру и режим работы.

Здесь важно не смешивать разные типы уплотнений. Кольцевое уплотнение O-ring работает в канавке и применяется в статических и ряде динамических соединений. Сальник в техническом смысле обычно означает радиальное уплотнение вращающегося вала. В бытовых запросах эти слова часто используют как синонимы, но для подбора материала такая разница принципиальна.

Ниже разберем, из каких эластомеров делают уплотнительные кольца, где каждый материал показывает себя нормально, а где начинает быстро стареть, разбухать или терять форму.

От чего зависит выбор материала

Универсальной «лучшей резины» для всех условий не существует. Один и тот же материал может стабильно работать в холодной воде и быстро выйти из строя в горячем масле или паре.

При выборе обычно смотрят на четыре вещи:

• рабочую среду: масло, топливо, вода, пар, кислоты, щелочи, гликоли;

• температурный диапазон;

• статический или динамический режим работы;

• дополнительные требования: пищевая безопасность, медицинский допуск, стойкость к озону, погоде, вакууму.

На практике значение имеет не только семейство каучука, но и конкретный компаунд — то есть состав смеси, система вулканизации, наполнители и наличие нужных сертификатов.

Основные эластомеры для изготовления уплотнений

NBR — нитрильный каучук

NBR — один из самых распространенных материалов для O-ring. Его выбирают там, где уплотнение постоянно контактирует с минеральными маслами, топливом и гидравлическими жидкостями на нефтяной основе.

Где применяется NBR

• гидравлические системы;

• пневматика;

• топливные узлы;

• автомобильные уплотнения;

• стандартные промышленные O-ring для масляных сред.

Сильные стороны

• хорошая совместимость с маслами и топливом;

• доступность и невысокая стоимость;

• понятное поведение в типовых гидравлических узлах.

Ограничения

Стандартный NBR обычно работает в диапазоне от -30 °C до +100 °C, а специальные компаунды — примерно до +120 °C. Для горячей воды и пара его обычно не выбирают: материал быстрее стареет, твердеет и теряет рабочие свойства. Также у NBR слабее стойкость к озону, УФ-излучению и атмосферному воздействию.

Отдельно стоит помнить, что нитрильный каучук плохо подходит для тормозных жидкостей на гликолевой основе и ряда полярных растворителей.

EPDM — этилен-пропиленовый каучук

EPDM чаще выбирают не для масел, а для воды, пара, наружной эксплуатации и сред, где важна стойкость к озону и погодным воздействиям. Это типичный материал для отопления, водоснабжения, кондиционирования и ряда санитарных систем.

Где EPDM показывает себя лучше всего

• горячая и холодная вода;

• водно-гликолевые среды;

• антифризы на гликолевой основе;

• наружные условия, где есть УФ и озон;

• системы отопления и кондиционирования.

Что важно учитывать

EPDM обычно не применяют в минеральных маслах и бензине. В таких средах он склонен к сильному набуханию и быстро теряет рабочую форму.

Температурный диапазон для типовых решений — от -40 °C до +150 °C, но для пара и горячей воды многое зависит от состава. Например, peroxide-cured EPDM обычно переносит высокую температуру и пар лучше, чем sulfur-cured EPDM. Поэтому при серьезной нагрузке ориентируются не на общее название материала, а на конкретный даташит компаунда.

VMQ — силиконовый каучук

VMQ, или силикон, ценят прежде всего за широкий температурный диапазон и физиологическую инертность. Он хорошо подходит для статических уплотнений, когда важны холодостойкость, термостойкость и нейтральность материала.

Типичные преимущества VMQ

• работа при низких температурах;

• стабильность при нагреве;

• применение в пищевых и медицинских исполнениях при наличии нужной сертификации;

• хорошая инертность в ряде статических узлов.

Температурный диапазон

Для VMQ часто указывают от -60 °C до +200 °C, а кратковременно — до +230 °C.

Ограничения

У силикона ниже прочность на разрыв и износостойкость по сравнению со многими техническими каучуками. Поэтому для нагруженных динамических узлов его выбирают осторожно. С водой VMQ обычно совместим, но для горячего пара применение ограничено и требует проверки конкретного состава.

Расхожая мысль о том, что для пищевых задач подходит только силикон, не совсем верна. Пищевые исполнения бывают не только у VMQ, но и у EPDM, NBR и FKM, если у компаунда есть нужные допуски.

FPM / FKM — фторкаучук

Фторкаучук применяют там, где обычный NBR уже не справляется по химии или температуре. В промышленности часто встречается коммерческое название Viton®, но корректнее говорить именно о семействе FKM/FPM, потому что торговое имя не равно всем разновидностям материала.

Где FKM уместен

• масла и топливо при повышенной температуре;

• агрессивные химические среды;

• вакуумные системы;

• оборудование, где важна высокая химическая стойкость.

Что у него действительно хорошо

• стойкость к многим маслам и топливам;

• высокая термостойкость;

• хорошее поведение в ряде химически агрессивных сред.

Что часто упрощают в описаниях

Фраза «FKM не боится кислот и растворителей» звучит красиво, но в реальном подборе так говорить нельзя. У материала есть ограничения по кетонам, некоторым аминам, органическим кислотам и горячему пару. Стандартные марки FKM обычно не рекомендуют для длительного контакта с горячей водой и паром. Для таких условий существуют специальные steam-resistant grades, и их всегда проверяют отдельно по технической документации.

Типичный температурный диапазон — от -20 °C до +200 °C, кратковременно — до +250 °C.

Полиуретан — PU, AU, EU

Полиуретан технически стоит особняком. Его выбирают не за универсальную химическую стойкость, а за высокую механическую прочность, износостойкость и работу под давлением.

Где полиуретан востребован

• гидравлика высокого давления;

• пневматические узлы;

• динамические уплотнения;

• детали, где критичны износ и сопротивление разрыву.

Важное различие по типам

• AU (polyester-urethane) хуже переносит воду и влажность, может разрушаться из-за гидролиза;

• EU (polyether-urethane) устойчивее во влажной среде и лучше подходит для контакта с водой.

Ограничения

По температуре полиуретан обычно уступает классическим каучукам. Для многих решений рабочий предел находится в районе +80...+100 °C. Поэтому в горячих средах его применяют осторожно.

Какой материал выбрать: практическое сравнение

Ниже — короткая логика выбора без лишних обобщений.

EPDM или NBR

NBR выбирают, когда уплотнение работает в:

• минеральных маслах;

• топливе;

• гидравлических жидкостях на нефтяной основе;

• холодной воде без высокой тепловой нагрузки.

EPDM выбирают, когда важны:

• горячая вода;

• пар;

• стойкость к озону и УФ;

• гликолевые антифризы;

• работа на улице.

Если сказать совсем просто: для масла и двигателя чаще подходит NBR, для воды, отопления и наружных условий — EPDM.

Каучук или силикон

Сравнение «резина или силикон» само по себе не совсем корректно, потому что силикон тоже относится к эластомерам, но с другими рабочими свойствами.

VMQ (силикон) уместен, когда нужны:

• низкие температуры;

• высокая термостойкость;

• инертность;

• статическое уплотнение.

NBR или EPDM чаще выигрывают там, где нужны:

• более высокая механическая прочность;

• устойчивость к износу;

• работа в конкретной промышленной среде.

Фторэластомер или силикон

FKM/FPM обычно выбирают для масел, топлива, химии и высокой температуры в агрессивной среде. VMQ удобнее там, где важны морозостойкость, инертность и статические пищевые или медицинские применения.

Как изготавливают уплотнительные кольца

Для производства колец и других эластомерных уплотнений используют несколько технологий.

Основные методы

• Compression molding — вулканизация в пресс-формах. Классический способ для типовых резиновых изделий.

• Injection molding — литье под давлением. Подходит для точных изделий и сложных профилей.

• Transfer molding — трансферное формование, промежуточный вариант между прессованием и литьем.

• Экструзия с последующей склейкой — применяется для крупных колец, когда формовая отливка становится невыгодной.

После изготовления уплотнение обычно контролируют по ряду параметров:

• твердость по Шору;

• остаточная деформация сжатия;

• точность геометрии;

• отсутствие трещин, раковин и других дефектов.

Таблица быстрого выбора

Важно: значения в таблице относятся к типовым компаундам. Для ответственных применений материал всегда проверяют по даташиту производителя, а не только по названию семейства.

Заключение

Уплотнительные кольца делают не из одной «универсальной резины», а из нескольких групп эластомеров, каждая из которых рассчитана на свой режим работы.

Коротко по выбору:

• NBR — для масел, топлива и стандартной гидравлики;

• EPDM — для воды, пара, озона и наружной эксплуатации;

• VMQ — для низких и высоких температур, а также для инертных статических уплотнений;

• FKM/FPM — для химически сложных сред, масел и высоких температур;

• PU — для износонагруженных динамических узлов и высокого давления.

Ошибка в материале обычно проявляется не сразу. Сначала кольцо может немного разбухнуть, затвердеть или потерять эластичность, а уже потом узел начинает подтекать. Поэтому при заказе лучше уточнять не только размер O-ring, но и рабочую среду, температуру, давление, режим работы и требования к сертификации. Именно по этим параметрам подбирают не просто «резину», а конкретный уплотнительный состав.
