Кольцевые уплотнения из специальной резины — это незаменимые элементы в гидравлических и пневматических системах. Их задача понятна на первый взгляд — обеспечить герметичность между сопряженными деталями. Но в реальности это тонкое искусство – торцевое и радиальное уплотнение требуют точности, надежности и долговечности. В условиях переменного давления, температуры и частичного износа именно от качества уплотнения во многом зависит эффективность всей системы.

Здесь важно понимать, что существуют две глобальные шкалы стандартов – отечественные ГОСТ и международные DIN:

  • ГОСТ 9833-73 регламентирует особенности наших образцов: размеры кольца, допуски и параметры посадочных канавок на валах и штоках.

  • DIN 3771 — мировой аналог, чаще встречающийся в импортной технике. Разница не только в маркерах, но и в деталях измерений и трактовке внутреннего диаметра, сечения и посадочных параметров.

Поэтому при выборе кольцевого уплотнения по размеру важно точно знать параметры конкретного узла и соответствующий стандарт.

Особенности размерности

В первую очередь необходимо зафиксировать три базовых параметра узла: внешний диаметр цилиндра, внутренний диаметр штока и сечение кольца. Но здесь нюанс: по ГОСТу отечественные резиновые кольца чаще указывают внешний диаметр, диаметр штока и сечение кольца, тогда как по DIN — внутренний диаметр кольца и его сечение. Это значит, что даже с одинаковыми начальными цифрами внешних параметров реальные посадки могут различаться в зависимости от стандарта. Поэтому обязательно нужно свериться с соответствующим стандартом и точно зафиксировать характеристики, чтобы избежать ошибок при монтаже.

Условные обозначения по ГОСТ включают три группы чисел: диаметр штока, диаметр цилиндра и сечение кольца, умноженное на десять. Если речь идет об импортных кольцах, ориентируются на внутренний диаметр кольца и толщину (сечение). Такое разнообразие может путать, поэтому внимательно следите за маркировкой и обязательно сверяйте параметры между чертежами, паспортами и фактическим размером уплотнения.

Ключевые аспекты класса точности изготовления и группы резины тоже важны. Класс точности влияет на допуски по осевым и радиальным размерам, а значит — на посадку в канавку и максимально допустимую погрешность. Группа резины задает эластичность, термостойкость, стойкость к агрессивной среде и износостойкость. Реальная работа уплотнения зависит не только от номиналов, но и от того, как материал ведет себя в конкретной среде, как удерживается посадка, как часто происходят циклы уплотнения и какой температурный диапазон.

Методы измерения

Измерение кольцевого уплотнения — отдельная история. Методы точности подбираются под требования проекта:

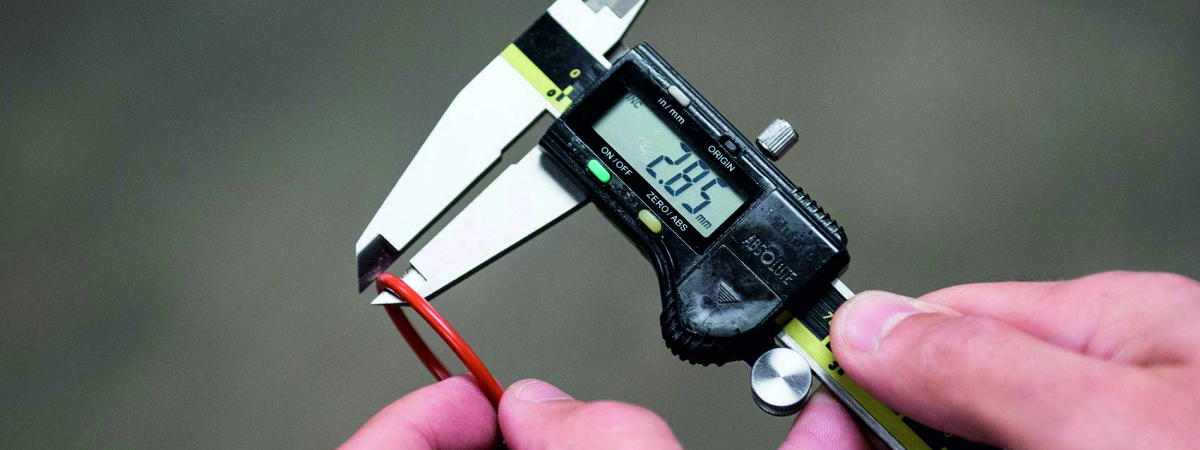

  • Штангенциркуль — доступный инструмент, но его точности часто недостаточно.

  • Для более точной оценки применяют токарную линейку: она надежно определяет внешний диаметр и сечение кольца.

  • Конусная калибра — инструмент высокой точности, применимый к разным стандартам и помогающий скорректировать параметры при расхождениях между ГОСТ и DIN.

  • Микрометр — контроль толщины и посадки в канавку. Его погрешность может достигать долей миллиметра, что важно для минимального прижимного усилия.

Эти методы дополняют друг друга, давая полную картину фактических размеров и посадки.

Монтаж кольцевого уплотнения — задача не только выбрать по размеру, но и сохранить целостность резины и канавки. Перед установкой тщательно очищайте канавку от грязи, пыли и следов старого уплотнения. Любые посторонние вещества могут стать очагами микрокоррозии или привести к преждевременному износу. Использование защитной оправки при установке через резьбовые соединения помогает предотвратить повреждения кромок кольца и канавки. Важно соблюдать порядок и аккуратность: кольцо устанавливают без ударов, затем проверяют посадку, после чего закрепляют соединение, избегая перекосов и перегибов.

Полезные моменты в деталях:

  • Выбор по размеру обязательно зависит от стандарта: ГОСТ или DIN, поэтому нужно точно сопоставлять маркировку с документацией.

  • Учет толщины резины важен: она влияет на реальный срез кольца и зазор в канавке.

  • Качественная подготовка поверхности и аккуратная установка — залог долговечности и предотвращения преждевременного выхода из строя.

Часто именно мелочи (чистые канавки, отсутствие заусенцев, точная посадка) оказываются решающими в экстремальных условиях.

Заключение

Итак, при работе с кольцевыми уплотнениями важно помнить, что стандарты имеют свои нюансы. Точность измерений и грамотный выбор параметров — ключ к корректной работе. Не забывайте про простой набор разумных правил, которые помогают сохранить герметичность и продлить ресурс узлов. В каждом конкретном случае подходите к задаче системно. Это поможет избежать проблем и обеспечит надежную работу вашего оборудования.
