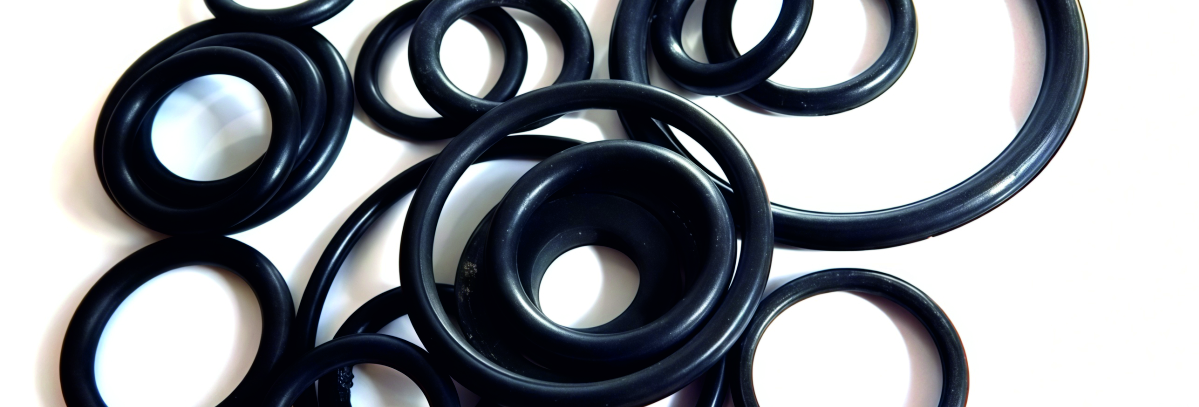

Не всегда самое простое решение работает лучше всего. При проектировании и эксплуатации сложной техники важны детали. Резиновое уплотнительное кольцо удерживает давление, не пропускает жидкость или газ наружу, спасает от аварий и дорогостоящего ремонта. Правильно рассчитанное сжатие – залог успеха.

Поставленное «на глаз» кольцо вроде и работает. Но стоит системе выйти в реальную нагрузку начинается утечка, кольцо режется кромкой паза или стирается за пару циклов. Всё потому, что у каждой резины есть свои пределы деформации, и если пренебречь расчетами, герметичность превращается в лотерею.

Что такое сжатие уплотнительного кольца

Сжатие - это та самая деформация, которую кольцо испытывает, когда его помещают в рабочий зазор. Проще говоря, кольцо «сплющивается» в пазу. Но делает оно это не как пружина, а как материал с определённой упругостью и способностью к «текучести».

Именно это свойство позволяет резине заполнять микрозазоры и обеспечивать контакт сразу по нескольким поверхностям. В результате создается барьер для жидкостей и газов. При этом кольцо не должно быть «впритык». Его поперечный диаметр всегда берут чуть больше, чем высота паза. Тогда при монтаже резина прижимается и расширяется в стороны, формируя плотное соединение.

Как работает герметизация

Физика процесса проста. Представим себе кольцо, как гибкий буфер между двумя металлическими элементами. Металл жесткий, резина мягкая. Когда кольцо сжимается, оно заполняет зазор. При росте давления внутренняя энергия резины стремится распереть её ещё сильнее в стенки паза: чем выше давление, тем плотнее.

Но тут важно не переусердствовать. Слишком большое сжатие превращает полезное свойство в проблему, и кольцо теряет эластичность, начинает крошиться, выдавливаться из паза и даже рваться.

Почему важно оптимальное сжатие

В статике (например, в гидравлике) кольцо испытывает равномерное давление и большую часть времени стоит «на месте». Здесь допустимо чуть большее сжатие, так как герметичность в приоритете.

В динамике (поршни, штоки, пневмоцилиндры) ситуация другая: кольцо работает в движении, скользит по металлу, испытывает трение. Если задать слишком сильное сжатие, нагрузка на материал возрастает экспоненциально. Резина перегревается, появляются задиры, срок службы падает в разы. Поэтому в динамике всегда выигрывает более низкий уровень деформации.

Есть и обратная крайность. Если сжатие слишком мало, контакт получается слабым. Для вязких жидкостей терпимо, и даже небольшой зазор частично компенсируется. Но для газов такое решение почти всегда провально. Газ молекулярно подвижен и найдет себе путь при малейшей возможности. Поэтому пневматика требует более серьёзного сжатия, чем гидравлика.

Где проходит граница «слишком много»

Инженеры любят конкретику, и здесь она есть. Когда кольцо сжимают сверх нормы, растут сразу три риска:

1. Защемление и выдавливание. Материал уходит в зазор и режется краями паза.

2. Утечки вопреки логике. Кажется, что сильное сжатие должно уплотнять лучше. Но на практике оно разрушает структуру резины и даёт трещины, через которые среда уходит наружу.

3. Рост нагрузки на оборудование. Чем сильнее кольцо сжато, тем выше усилие трения. Для подвижных элементов это означает дополнительный износ и перегрев.

Для баланса сжимать нужно ровно настолько, чтобы кольцо заполнило зазор и удержало давление, но не превратилось в «каменный клин».

Практические ориентиры

Опыт эксплуатации в разных системах позволил выделить рабочие диапазоны:

  • Гидравлические системы: оптимальное сжатие 13–27%.

  • Пневматические системы: 10–24%.

Они являются базой для расчётов. Материал резины также влияет, как и температура среды, химический состав рабочей жидкости или газа. При высоких температурах, например, резина теряет упругость быстрее, и приходится закладывать дополнительные допуски.

Современный взгляд на расчёт

Сегодня инженеры редко расчитывают «на бумажке». Используются CAD-системы с модулями для симуляции деформаций, специальные калькуляторы, а также базы данных производителей. Тем не менее, практика показывает: даже самый умный софт не заменит опыт. Если расчет даёт пограничные значения, лучше обсудить проект с инженером-практиком. Ошибка в выборе сжатия обходится слишком дорого.
